Revue Technique Automobile Volkswagen Golf 5: Étrier de frein FN 3 : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / Freins- Comande hydraul., compensateur, servofrein / Étrier de frein avant : remise en état / Étrier de frein FN 3 : vue d'ensemble du montage

En cas de travaux de remise en état, poser un ensemble de réparation complet.
Le nettoyage des freins ne doit être réalisé qu'avec de l'alcool à brûler.
Enduire le cylindre récepteur, le piston et la bague-joint d'une mince couche de pâte de montage G 052 150 A2.

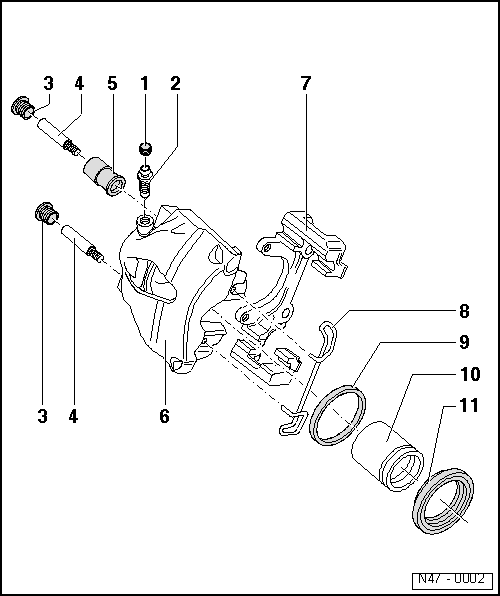

1 -  Capuchon antipoussière
Enfoncer sur la vis de purge.
2 -  Vis de purge, 10 Nm
Avant le vissage, enduire légèrement le filetage de pâte de montage G 052 150 A2.
3 -  Capuchons
Mettre en place dans la douille-palier.
4 -  Colonnette, 30 Nm
5 -  Douille-palier
Mettre en place dans l'étrier de frein.
6 -  Étrier de frein
7 -  Chape de frein
Visser avec l'étrier de frein.
8 -  Ressort de maintien
Mettre en place par les deux extrémités dans les alésages de l'étrier de frein.
9 -  Bague-joint
Déposer et reposer → Chapitre
10 -  Piston
Déposer et reposer → Chapitre
Au préalable, enduire légèrement le piston de pâte de montage G 052 150 A2.
11 -  Capuchon de protection
Déposer et reposer → Chapitre
Ne pas endommager lors de la mise en place du piston.
Piston d'étrier de frein FS III : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires     Cale de démontage -3 ...

Piston d'étrier de frein FN 3 : dépose et repose
Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires     Cale de démontage -3 ...
