Revue Technique Automobile Volkswagen Golf 5: Pièces du dispositif antiblocage ABS sur l'essieu arrière : dépose et repose (véhicules à traction avant)

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / ABC, ADR, ASR, EDS, ESP / Pièces du dispositif antiblocage ABS sur les essieux avant et arrière : dépose et repose / Pièces du dispositif antiblocage ABS sur l'essieu arrière : dépose et repose (véhicules à traction avant)

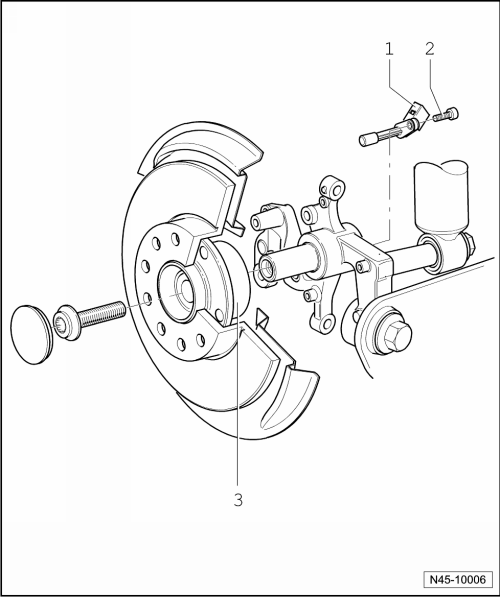

1 -  Capteur de vitesse d'ABS
Avant de mettre en place le capteur, nettoyer la surface intérieure de l'alésage et l'enduire de pâte lubrifiante hautes températures G 052 112 A3.
Déposer et reposer → Chapitre
2 -  Vis à six pans creux, 8 Nm
3 -  Ensemble roulement/moyeu de roue
la bague du capteur d'ABS est montée dans le roulement de roue

Capteur de vitesse sur essieu arrière : dépose et repose

Dépose
Soulever le véhicule.

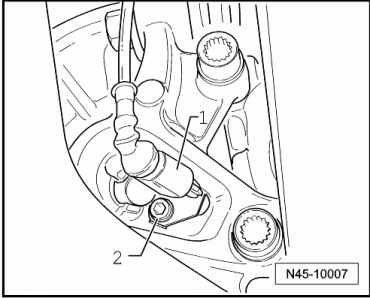

Débrancher le connecteur -1- du câble de capteur de vitesse et du capteur de vitesse.
Dévisser la vis -2- du porte-fusée.
Extraire le capteur de vitesse d'ABS du porte-fusée.
Repose
Avant de mettre en place le capteur, nettoyer la surface intérieure de l'alésage et enduire le pourtour du capteur de vitesse de pâte lubrifiante hautes températures G 052 112 A3.
Mettre en place le capteur de vitesse dans l'alésage du porte-fusée et serrer la vis à 8 Nm.
Relier le capteur de vitesse avec le câble de capteur de vitesse.
