Revue Technique Automobile Volkswagen Golf 5: Pièces du dispositif antiblocage ABS sur l'essieu avant : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Systèmes de freinage / ABC, ADR, ASR, EDS, ESP / Pièces du dispositif antiblocage ABS sur les essieux avant et arrière : dépose et repose / Pièces du dispositif antiblocage ABS sur l'essieu avant : dépose et repose

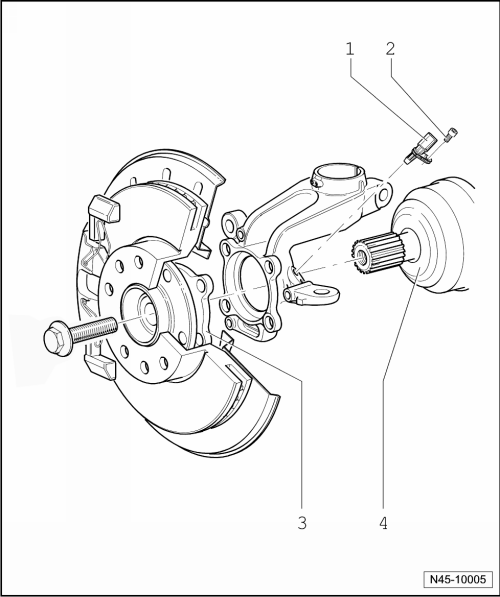

1 -  Capteur de vitesse d'ABS
Avant de mettre en place le capteur, nettoyer la surface intérieure de l'alésage et l'enduire de pâte lubrifiante hautes températures G 052 112 A3.
Déposer et reposer → Chapitre
2 -  Vis à six pans creux, 8 Nm
3 -  Ensemble roulement/moyeu de roue
la bague du capteur d'ABS est montée dans le roulement de roue
4 -  Demi-arbre de roue

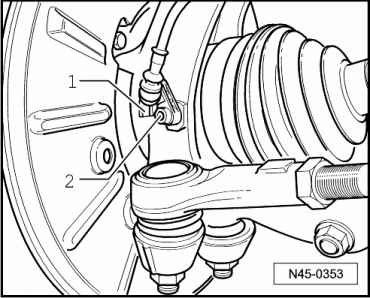

Capteur de vitesse sur l'essieu avant : dépose et repose

Dépose
-  Soulever le véhicule.

-  Débrancher le connecteur -1- du câble de capteur de vitesse et du capteur de vitesse.
-  Dévisser la vis -2- du porte-fusée.
-  Extraire le capteur de vitesse d'ABS du porte-fusée.
Repose
-  Avant de mettre en place le capteur, nettoyer la surface intérieure de l'alésage et enduire le pourtour du capteur de vitesse de pâte lubrifiante hautes températures G 052 112 A3.
-  Mettre en place le capteur de vitesse dans l'alésage du porte-fusée et serrer la vis à 8 Nm.
-  Relier le capteur de vitesse avec le câble de capteur de vitesse.
