Revue Technique Automobile Volkswagen Golf 5: Haut-parleurs d'aigus arrière : dépose et repose (modèle 4 portes)

Revue Technique Automobile Volkswagen Golf 5 / Communication / Systèmes de haut-parleurs / Haut-parleurs d'aigus arrière : dépose et repose (modèle 4 portes)

  Nota
Les haut-parleurs d'aigus sont fixés au revêtement de porte par l'arrière.
Une fois le haut-parleur d'aigus déposé, il faut toujours remplacer l'écran du haut-parleur.
La dépose et la repose s'effectuent de façon identique des côtés gauche et droit.


Dépose :

Avant de débuter les travaux de montage, exécuter les points suivants :
-  Couper le contact d'allumage, mettre hors circuit tous les consommateurs électriques, puis retirer la clé de contact.
Pour pouvoir remplacer un haut-parleur, commencer par déposer le revêtement de porte → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

-  Déverrouiller le connecteur -flèches-, puis le débrancher.

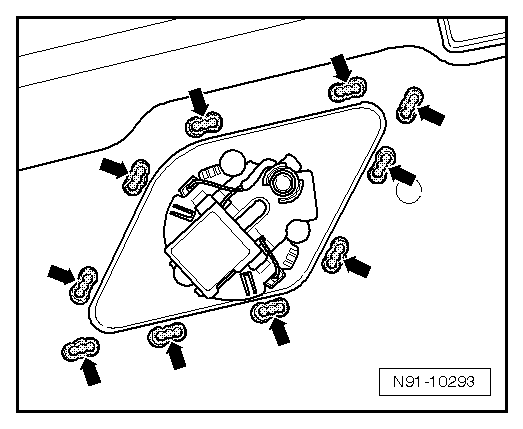

-  Couper les clips en plastique soudés de l'écran de haut-parleur -flèches-.
-  Extraire l'écran et le haut-parleur du revêtement de porte.


Repose :

-  Remettre en place l'écran de haut-parleur dans le revêtement de porte.
-  Remettre le haut-parleur sur les clips en matière plastique de l'écran du haut-parleur.

-  Souder les clips en matière plastique à l'aide d'un fer à souder -flèches-.
La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
