Revue Technique Automobile Volkswagen Golf 5: Partie I - Entraînement par courroie : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Moteur à injection 4 cylinres (moteurs 1.4 et 1.6 i à injection directe) / Equipage mobile, pistons / Moteur : désassemblage et assemblage / Partie I - Entraînement par courroie : vue d'ensemble du montage

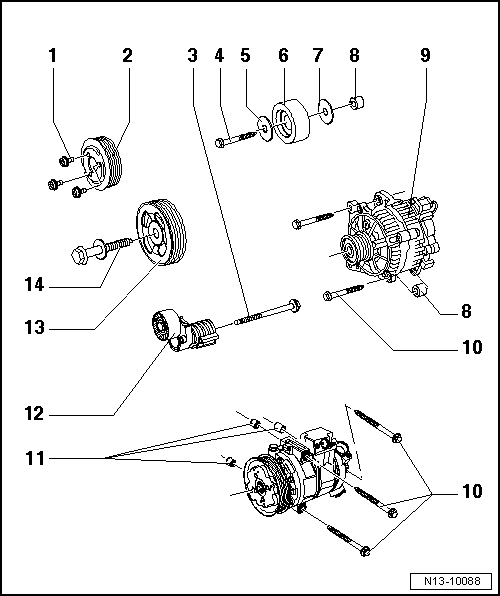

1 -  20 Nm
2 -  Poulie
Pour pompe de liquide de refroidissement
Pour desserrer et serrer, utiliser la clé multiprise -V.A.G 1590-.
3 -  20 Nm + serrage angulaire de 90
Remplacer
4 -  40 Nm
5 -  Rondelle
6 -  Galet-inverseur
7 -  Rondelle
8 -  Douille d'écartement
9 -  Alternateur
10 -  25 Nm
11 -  Douille de centrage
12 -  Tendeur
13 -  Poulie
Pour vilebrequin
Les surfaces d'appui doivent être exemptes d'huile et de graisse.
14 -  Vis de fixation
Respecter la procédure de serrage → Chapitre.
Remplacer
La surface d'appui de la vis de fixation doit être exempte d'huile et de graisse.
Mettre en place lubrifiée (filet)
Utiliser le contre-appui -3415- pour éviter que la poulie tourne.
Le serrage supplémentaire peut s'effectuer en plusieurs passes.
L'angle de serrage supplémentaire peut être mesuré avec un contrôleur d'angle de commercialisation courante.
