Nota| Selon la version, il faut tenir compte de légères différences. |

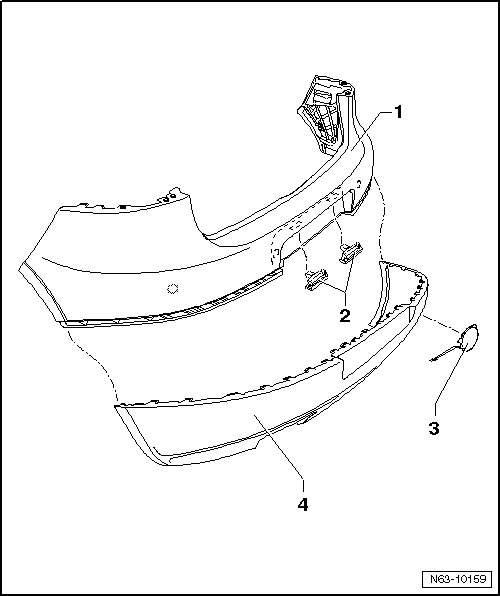

| 1 - | Cache |
| Matériau : PP/EPDM PU-RIM |
| Déposer et reposer → Chapitre |
| 2 - | Feux de plaque de police |
| Au nombre de deux |
| Dépose : |
| - | → Équipement électrique; Groupe de rép.94. |
| 3 - | Cache de l'Å“illet de remorquage |
| Encliqueté dans le bouclier. |
| 4 - | Spoiler |
| Matériau PU-RIM |
| Encliqueté dans le bouclier. |
| À démonter uniquement lorsque le pare-chocs est déposé. |
Pare-chocs arrière modèles spéciaux GTI : dépose et repose
Pare-chocs arrière : sous-structurePièces du système de refroidissement côté carrosserie, radiateur avec un
seul ventilateur : vue d'ensemble du montage (Golf, Golf Plus)
1 -
Durite supérieure
Fixation sur le radiateur avec une agrafe de retenue.
Contrôler le bon positionnement.
Schéma de branchement des durites
→ Chapitre
2 -
Joint torique
...
Indications sur l'afficheur
Lisez d'abord les informations d'introduvtion et les consignes de sécurité à
la
page 19 et tenez-en compte.
Suivant l'équipement du véhicule, différentes inrormations
peuvent être indiquées sur l'afficheur
du combiné d'instruments ...
Alternateur, moteur à injection 1,4 l
Vue d'ensemble du montage
1 -
Vis six pans à embase
M10 x 22
60 Nm
2 -
Rondelle
3 -
Galet-tendeur
4 -
Vis six pans à embase
M8 x 90
...
