Revue Technique Automobile Volkswagen Golf 5: Coulisse : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Toit coulissant / Coulisse : dépose et repose

Dépose

Déposer le couvercle en verre de toit ouvrant coulissant/relevable → Chapitre.
Déposer l'unité de montage → Chapitre.
Déposer l'entraîne-câble du couvercle en verre de toit ouvrant coulissant/relevable → Chapitre.
Déposer le guide de coulisse → Chapitre.

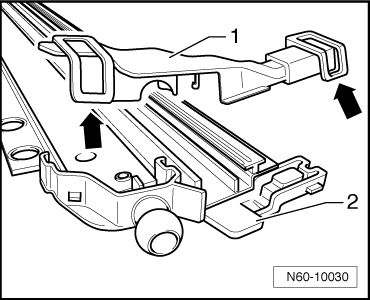

A l'aide d'un tournevis, décrocher avec précaution des deux côtés la gouttière -1- du palier, sur le guide du crochet d'arrêt -2- dans le sens de la -flèche-, puis retirer la gouttière.

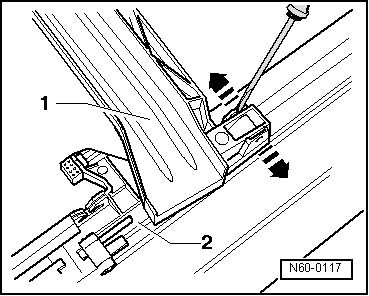

À l'aide d'un tournevis, déclipser -flèches- la partie supérieure de l'angle -1- de la partie inférieure de l'angle -2- et retirer la partie supérieure de l'angle.

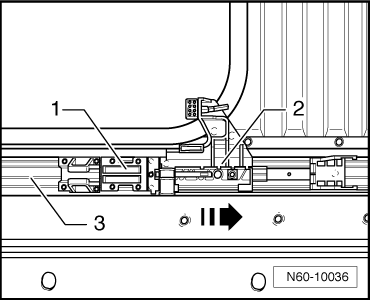

Faire coulisser la partie inférieure du guide arrière -1- dans le rail de guidage -3- dans le sens de la -flèche-, jusqu'à ce que le verrouillage du guide du crochet d'arrêt -2- soit déverrouillé.
Extraire la partie inférieure du guide arrière -1- et le guide du crochet d'arrêt -2- hors du rail de guidage -3- dans le sens de la -flèche-.


Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
