Revue Technique Automobile Volkswagen Golf 5: Pare-chocs arrière modèles spéciaux GTI : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Pare- chocs / Pare-chocs arrière R32, modèles spéciaux GTI / Pare-chocs arrière modèles spéciaux GTI : dépose et repose

  Nota
Selon la version, il faut tenir compte de légères différences lors de la dépose et repose.

Dépose

Déposer les feux arrière → Équipement électrique; Groupe de rép.94

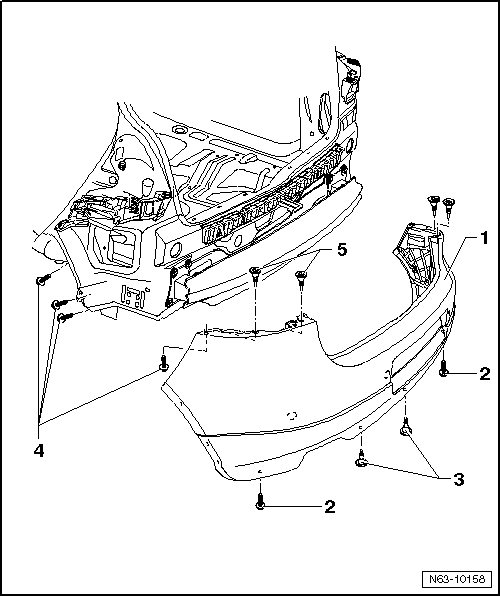

Dévisser les vis -4- dans la zone de la coquille de passage de roue côtés gauche et droit.
Dévisser les vis -2- et -3- par le bas.
Dévisser par le haut les vis -5- situées sous les feux arrière gauche et droit.
La dépose ne peut être poursuivie qu'avec l'assistance d'un second opérateur.
En se faisant aider par un second opérateur retirer parallèlement le bouclier -1- hors des profilés de guidage.
Débrancher les connecteurs des composant électriques existants : feu de plaque de police → Équipement électrique; Groupe de rép.94 et, si le véhicule en est occupé, → Équipement électrique; Groupe de rép.94.

Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Respecter le parallélisme et les jeux d'ouverture → Groupe de rép.00.
