Revue Technique Automobile Volkswagen Golf 5: Palier de fixation : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Direction / Colonne de direction, Golf / Palier de fixation : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1331-
Dépose
-  Déposer la colonne de direction → Chapitre.
-  Déposer le combiné d'instruments → Ã‰quipement électrique; Groupe de rép.90.

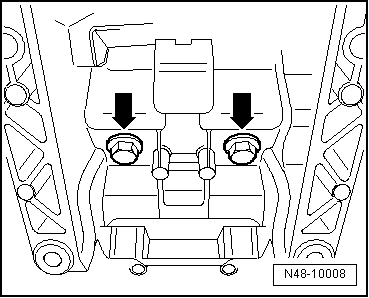

-  Déposer les vis -flèches- situées sous la console.

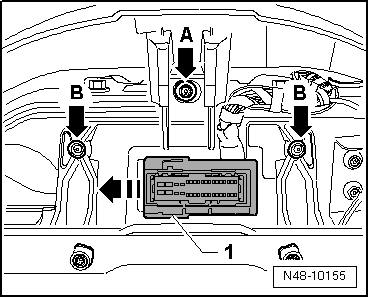

-  Pousser la fiche -1- dans le sens de la -flèche- et la retirer du logement dans le palier de fixation.
-  Dévisser la vis -flèche A-.
-  Déposer les vis -flèches B- de la console située sur la carrosserie.
  Nota
Les vis -flèches B- sont vissées depuis la traverse.

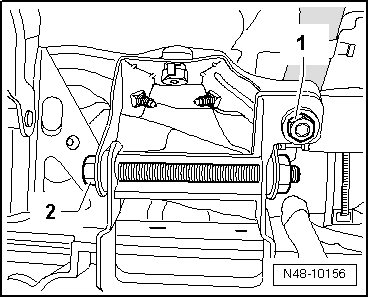

-  Dévisser les vis -1- et -2- et retirer le palier de fixation de la carrosserie.
Repose

-  Mettre en place la palier de fixation et visser les vis -1- et -2-.

-  Reposer les vis -flèches B-.
  Nota
Les vis -flèches B- sont vissées depuis la traverse.
-  Visser la vis -flèche A-.
-  Introduire la fiche -1- dans le logement situé dans le palier de fixation et la pousser dans le sens contraire de la -flèche- jusqu'en butée.

-  Reposer les vis -flèches- sous la console.
-  Reposer la colonne de direction → .
-  Reposer le combiné d'instruments → Ã‰quipement électrique; Groupe de rép.90.
-  Effectuer un réglage de base du capteur d'angle de braquage -G85- à l'aide du système de diagnostic embarqué, de métrologie et d'information -VAS 5051B-.

Couples de serrage
Composant Couple de serrage
Palier de fixation sur carrosserie 20 Nm
Entretoise antivibratoire sur palier de fixation 20 Nm
Colonne de direction sur palier de fixation 20 Nm
Maniement et transport de la colonne de direction
