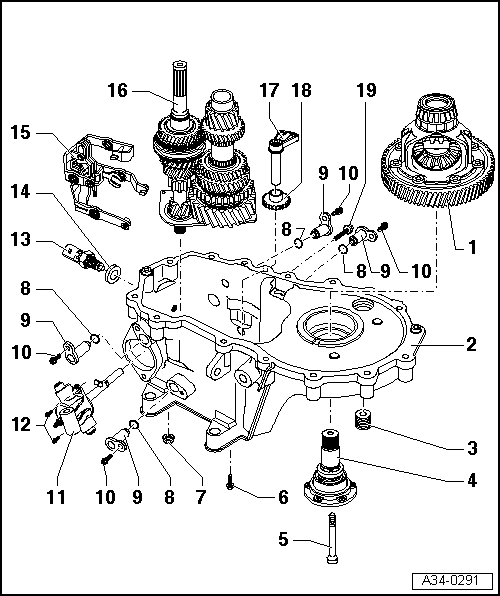

Revue Technique Automobile Volkswagen Golf 5: Arbre primaire, arbre secondaire (arbre de sortie), différentiel, commande des vitesses et fourchettes : dépose et repose - vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Boîte mécanique 0AC à 6 vitesses / BV mécanique- Commande, assemblage, blocade diff / Boîte de vitesses : désassemblage et assemblage / Arbre primaire, arbre secondaire (arbre de sortie), différentiel, commande des vitesses et fourchettes : dépose et repose - vue d'ensemble du montage

1 -  Différentiel
Désassembler et assembler → Chapitre
2 -  Carter de boîte
Remettre en état → Chapitre
La rondelle de réglage S1 de la bague extérieure de roulement à rouleaux coniques du différentiel a été supprimée à partir de la date de fabrication de BV 04 12 6 → fig..
Le siège est adapté à la bague extérieure du roulement à rouleaux coniques dans le carter de BV.
3 -  Vis de vidange d'huile, couple de serrage → fig.
4 -  Arbre à bride avec ressort de pression
Déposer et reposer → Chapitre
Compléter → Chapitre
5 -  Vis à tête conique
Déposer et reposer → Repère
6 -  Vis, 5 Nm, puis serrage angulaire de 90
Autoserreuse
Remplacer systématiquement
Pour la fixation de la plaque de pignonnerie avec des roulements à billes rainurés pour les arbres primaire et secondaire → Repère
7 -  Écrou six pans avec collet, 23 Nm
Pour commande des vitesses → Repère
Autoserreuse
Remplacer systématiquement
8 -  Joint torique
Remplacer systématiquement
9 -  Pivot de palier
10 -  Vis, 5 Nm, puis serrage angulaire de 90
Remplacer systématiquement
11 -  Arbre de commande des vitesses avec couvercle
(unité de commande)
Remettre en état → Chapitre
12 -  Vis, 5 Nm, puis serrage angulaire de 90
Remplacer systématiquement
13 -  Contacteur de feux de recul -F4-, 20 Nm
Avec bague-joint indissociable peu de temps après le lancement en série de la boîte de vitesses
14 -  Bague-joint
N'existe pas sur toutes les boîtes de vitesses.
15 -  Commande des vitesses
(fourchettes)
Remettre en état → Chapitre
16 -  Arbre primaire et arbre secondaire avec plaque de pignonnerie/roulement à billes rainuré
Si la plaque de pignonnerie est desserrée du carter de boîte de vitesses, il faut toujours la remplacer.
Emmancher et désemmancher la plaque de pignonnerie ; désassembler et assembler l'arbre primaire → Repère.
Arbre primaire : désassemblage et assemblage → Chapitre
Arbre secondaire : désassemblage et assemblage → Chapitre
17 -  Axe pour pignon de marche arrière
18 -  Pignon de marche arrière
19 -  Vis, 25 Nm, puis serrage angulaire de 45
Remplacer systématiquement
Pour la fixation de l'axe du pignon de marche arrière
