Revue Technique Automobile Volkswagen Golf 5: Entretoise antivibratoire : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Direction / Colonne de direction, Golf / Entretoise antivibratoire : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

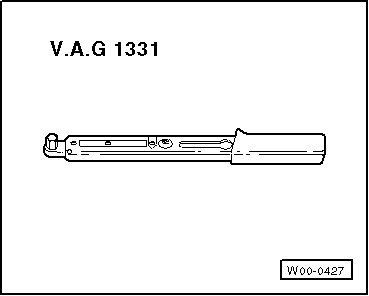

Clé dynamométrique -V.A.G 1331-
Dépose
-  Déposer la face frontale du caisson d'eau → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

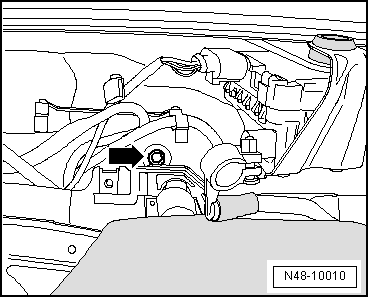

-  Déposer la vis -flèche- située dans le caisson d'eau.
-  Déposer la colonne de direction → Chapitre.

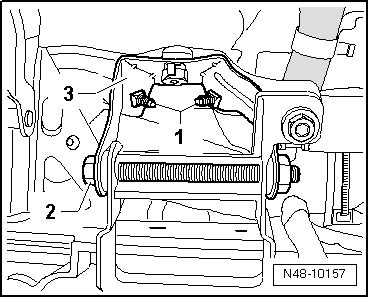

-  Déposer les vis -1-.
-  Déposer la vis -2- et retirer l'entretoise antivibratoire -3-.
Repose

-  Fixer l'entretoise antivibratoire sur la carrosserie en serrant la vis -flèche-.

-  Reposer la vis de fixation -2- et la serrer.
-  Serrer les vis -1- de l'entretoise antivibratoire -3-.
-  Reposer la colonne de direction → .
-  Reposer la face frontale du caisson d'eau → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.
-  Effectuer un réglage de base du capteur d'angle de braquage -G85- à l'aide du système de diagnostic embarqué, de métrologie et d'information -VAS 5051B-.

Couples de serrage
Composant Couple de serrage
Entretoise antivibratoire sur palier de fixation 20 Nm
Entretoise antivibratoire sur carrosserie 20 Nm
