  Nota
Sont décrites uniquement la dépose et la repose du joint intérieur de la porte gauche. La dépose et la repose du joint intérieur de la porte droite s'effectuent de façon analogue.

Dépose

Retirer le joint intérieur de porte du flasque de carrosserie.

Repose

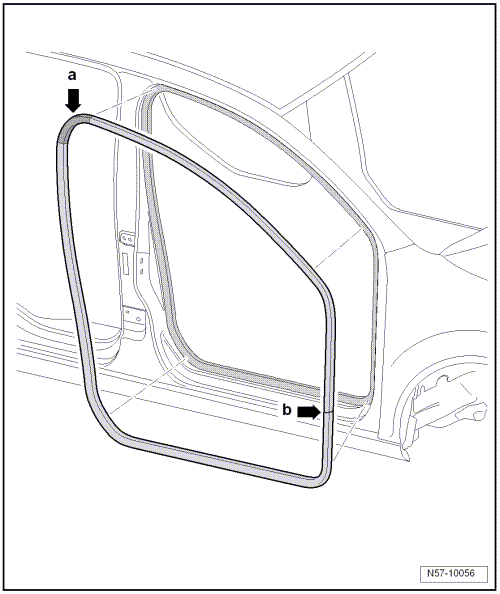

Centrer le joint intérieur de porte en plaçant la partie vulcanisée -flèche b- à la hauteur de la charnière inférieure de porte.
Pour reposer le joint intérieur de porte, commencer dans l'angle supérieur -flèche a- de la baie de porte.
Joint intérieur de porte
Lors de leur montage en série, les joints intérieurs de porte sont enduits d'un mastic d'étanchéité, puis fixés sur le flasque de porte avant d'y être passés ...
