Revue Technique Automobile Volkswagen Golf 5: Unité de positionnement des volets de répartition d'air : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Chauffage, climatiseur / Chauffage / Appareil de chauffage : désassemblage et réassemblage / Unité de positionnement des volets de répartition d'air : dépose et repose

Dépose

Déposer le tableau de bord → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70.

Déclipser l'arbre flexible de l'adaptateur de régulation → Chapitre.

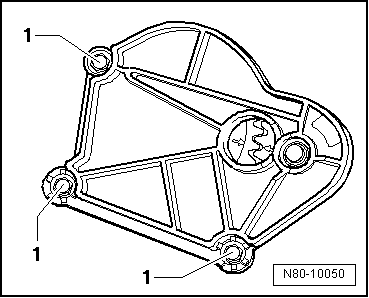

Dévisser les vis -1- et retirer l'unité de positionnement des volets de répartition d'air.


Repose

  Les flèches situées sur les pignons doivent pointer l'une vers l'autre.
Mettre en place l'unité de positionnement des volets de répartition d'air et serrer les vis -1-.
  Nota
Après la repose, il faut contrôler le fonctionnement du volet de répartition d'air → Chapitre.
