Revue Technique Automobile Volkswagen Golf 5: Berceau : abaissement

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Berceau, barre stabilisatrice, bras de suspension / Berceau : abaissement

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Dispositif de fixation -T10096-

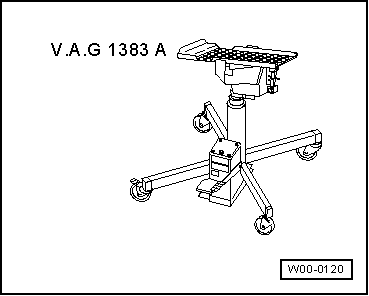

Élévateur pour moteur/BV -V.A.G 1383 A-
Dépose
Amener le volant de direction en position droite et retirer la clé de contact afin d'activer le verrouillage électronique de la colonne de direction.

Déposer le revêtement de plancher ; à cet effet, dévisser les écrous -flèches-.

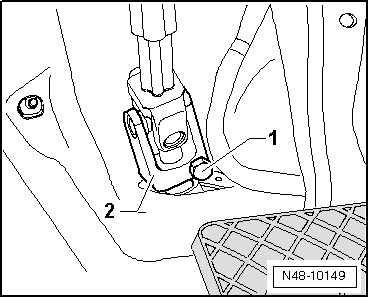

Dévisser la vis -1- et retirer le joint de cardan -2- du mécanisme de direction.
Prudence !   Prudence !
Si le joint de cardan est désolidarisé du mécanisme de direction, les travaux suivants ne doivent pas être effectués :
Mettre le contact d'allumage.
Tourner le mécanisme de direction.
Tourner la colonne de direction.
Ces points doivent impérativement être pris en compte, faute de quoi il pourrait en résulter des dommages irréparables.
Déposer l'insonorisant inférieur → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.

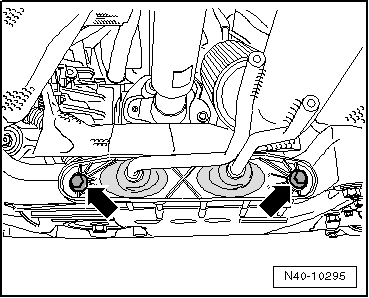

Déposer du berceau le support du système d'échappement -flèches-.

Déposer le tirant d'antibasculement de la boîte de vitesses ; à cet effet, dévisser les vis -14-.
Dévisser les biellettes de la barre stabilisatrice.
Immobiliser le berceau → Chapitre.

Positionner l'élévateur pour moteur/BV -V.A.G 1383 A- sous le berceau.
Intercaler par ex. un morceau de bois -1- entre l'élévateur pour moteur et BV -V.A.G 1383 A- et le berceau.

Dévisser les vis -4- et -5- et abaisser le berceau de 10 cm au maximum.
  Nota
Veiller impérativement à ce que le câble électrique de la direction ne soit pas distendu.
Repose
La repose s'effectue dans l'ordre inverse de la dépose.
Reposer l'insonorisant inférieur → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.50.
  Nota
Veiller à ce que le soufflet d'étanchéité ne soit ni endommagé ni vrillé.

Couples de serrage
Composant Couple de serrage
Berceau sur carrosserie
‎Utiliser des vis neuves.
70 Nm + 90
Berceau sur console
‎Utiliser des vis neuves.
70 Nm + 90
Barre stabilisatrice sur biellette de barre stabilisatrice
Utiliser un écrou neuf
Faire contre-appui sur le multipans creux de la queue de rotule.
65 Nm
Joint de cardan sur mécanisme de direction
Utiliser une vis neuve.
30 Nm
Support de système d'échappement sur berceau → Moteur; Groupe de rép.26


Couples de serrage du tirant d'antibasculement sur boîte de vitesses
Prudence !   Prudence !
À partir du millésime 08, les boîtes mécaniques 02Q sont dotées de filets rapportés " héli-coïl " pour le vissage du tirant d'antibasculement. Distinction → Groupe de rép.34.
Sur ces boîtes ainsi que sur toutes les autres boîtes de vitesses, utiliser la vis de classe de résistance 10.9.
Si les boîtes mécaniques 02Q ne sont pas dotées d'inserts " héli-coïl ", utiliser des vis de classe de résistance 8.8 et appliquer le couple de serrage correspondant.
Vis Couple de serrage
M10 x 35 classe de résistance 8.8
Utiliser une vis neuve.
40 Nm et serrage angulaire de 90
M10 x 35 classe de résistance 10,9
Utiliser une vis neuve.
50 Nm et serrage angulaire de 90
M10 x 75 classe de résistance 8.8
Utiliser une vis neuve.
40 Nm et serrage angulaire de 90
M10 x 75 classe de résistance 10,9
Utiliser une vis neuve.
50 Nm et serrage angulaire de 90
