  Nota
Pour pouvoir procéder à la dépose des guides d'appuie-tête, il faut déposer en partie la garniture de dossier.
Par souci de clarté, les guides d'appuie-tête sont représentés déposés.
Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
Déposer le siège avant → Chapitre
Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
Déposer le revêtement droit de siège avant → Chapitre.
Véhicules avec sièges à réglage manuel
Déposer le revêtement du siège gauche → Chapitre.
Véhicules avec sièges à réglage électrique
Déposer les revêtements du siège gauche à réglage électrique → Chapitre.
Tous les véhicules
Déposer le dossier de siège avant → Chapitre.
Monter le dossier sur le support de réparation pour sièges -VAS 6136-.
Détacher la garniture du dossier de façon à pouvoir accéder à la face inférieure des guides d'appuie-tête → Chapitre

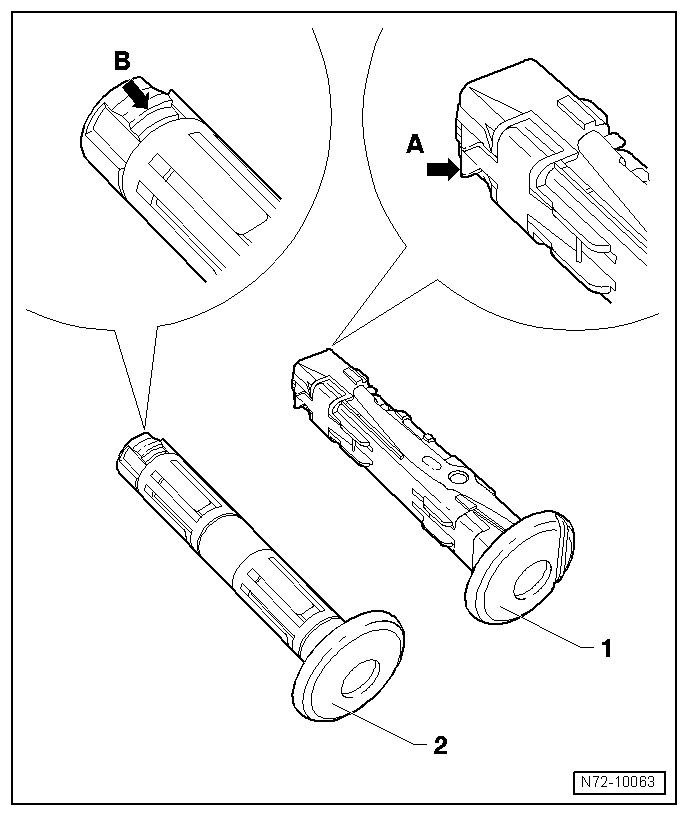

Passer la main dans le cadre de dossier et actionner le verrouillage -flèche A- du guide d'appuie-tête à touche -1-.
Retirer le guide d'appuie-tête à touche du dossier.
Passer la main dans le cadre de dossier et actionner le verrouillage -flèche B- du guide d'appuie-tête -2-.
Retirer le guide d'appuie-tête du dossier.
