Revue Technique Automobile Volkswagen Golf 5: Cache de zone de plancher, côté conducteur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Cache de zone de plancher, côté conducteur : dépose et repose

Dépose

-  Couper le contact d'allumage.

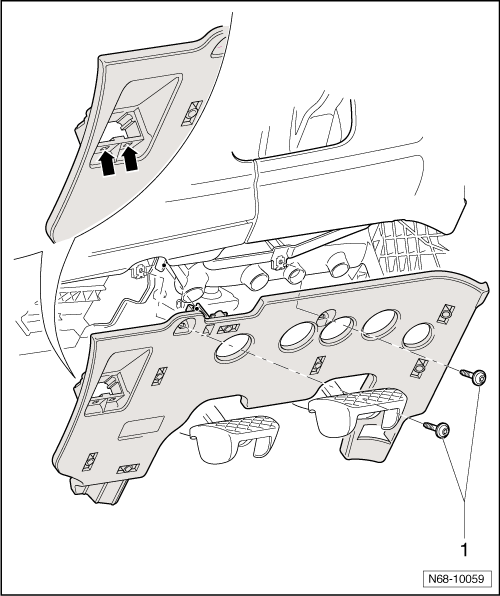

-  Dévisser les deux vis -1- (1,5 Nm).
-  Dégager le cache de ses logements et débrancher le câblage de l'éclaireur de plancher.
-  Actionner les deux verrouillages -flèches- et extraire la prise de diagnostic du cache.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
