 Nota
|
Dépose
|
| Tous les véhicules |
| - | Décrocher, du dessous de l'armature de siège, les sangles de maintien de la garniture de dossier. |
| - | Débrancher de l'armature de siège les câbles du sac gonflable latéral et, si nécessaire, ceux du chauffage de siège. |

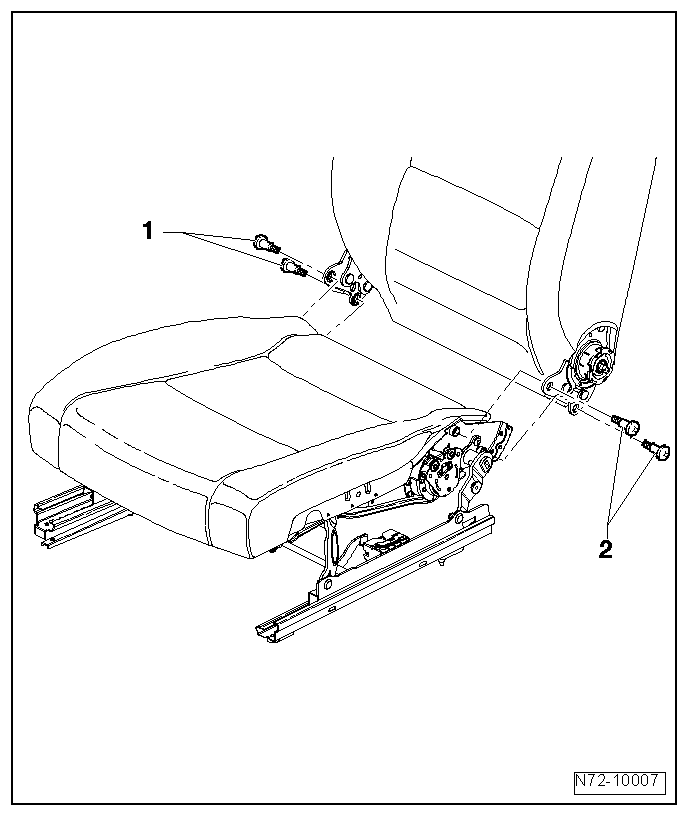

| - | Dévisser les deux vis -1- à droite et les deux vis -2- à gauche (34,5 Nm). |
Nota| Les vis sont dotées d'un adhésif en microcapsules et doivent donc être remplacées après chaque desserrage. |
| Avant de mettre en place les vis neuves, nettoyer les taraudages des écrous correspondants. |
| - | Retirer le dossier de l'armature de siège. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
