Revue Technique Automobile Volkswagen Golf 5: Dispositif de réglage en inclinaison du siège (électrique) : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Dispositif de réglage en inclinaison du siège (électrique) : dépose et repose

La dépose et la repose du dispositif de réglage en inclinaison du siège sont décrites pour l'armature de siège avant gauche. La dépose et la repose du dispositif de réglage en inclinaison sur l'armature de siège avant droite s'effectuent de façon analogue.

Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
Déposer le siège avant → Chapitre.
Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
Déposer le revêtement du siège droit → Chapitre.
Déposer les revêtements du siège gauche à réglage électrique → Chapitre.
Déposer le support et l'étrier du siège à réglage électrique → Chapitre.
Déposer le logement de tiroir de siège avant → Chapitre
Déposer le dossier de siège avant → Chapitre.
Déposer la garniture et le rembourrage d'assise de siège avant → Chapitre.

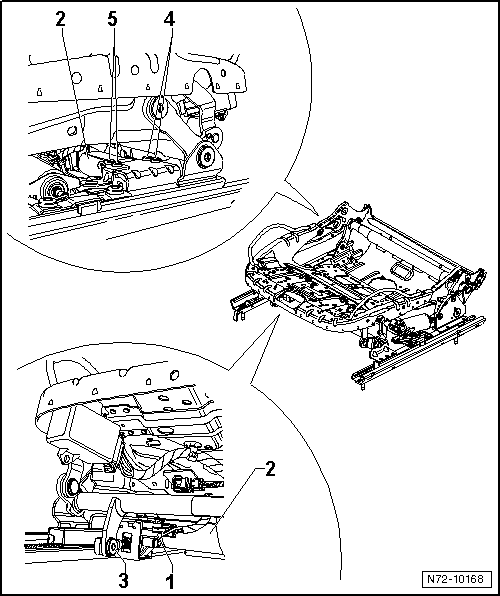

Débrancher le câblage -1- du réglage en inclinaison du siège -2-.
Dévisser la vis -3-.
Dévisser respectivement les deux vis -4- et -5-.
Désolidariser le dispositif de réglage en inclinaison du siège -2- de l'armature de siège.

Repose
La repose s'effectue dans l'ordre inverse de la dépose.
