Revue Technique Automobile Volkswagen Golf 5: Dispositif de réglage en hauteur du siège (à réglage électrique) : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Châssis siège / Sièges avant / Dispositif de réglage en hauteur du siège (à réglage électrique) : dépose et repose

La dépose et la repose du dispositif de réglage en hauteur de siège sont décrites pour l'armature de siège avant gauche. La dépose et la repose du dispositif de réglage en hauteur sur l'armature de siège avant droite s'effectuent de façon analogue.

Dépose

Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
Déposer le siège avant → Chapitre.
Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
Déposer le revêtement du siège droit → Chapitre.
Déposer les revêtements du siège gauche à réglage électrique → Chapitre.
Déposer le support et l'étrier du siège à réglage électrique → Chapitre.
Déposer le logement de tiroir de siège avant → Chapitre
Déposer le dossier de siège avant → Chapitre.
Déposer la garniture et le rembourrage d'assise de siège avant → Chapitre.

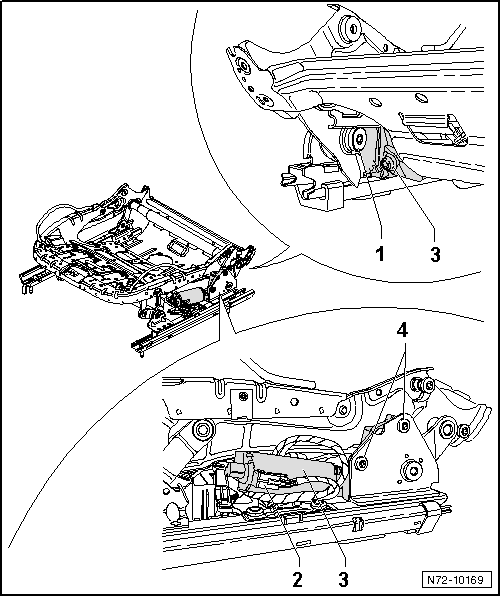

Dévisser la vis -1- à l'arrière de l'armature de siège.
  Nota
Dans sa position de montage, la vis -1- est orientée de l'intérieur vers l'extérieur.
Débrancher le câblage -2- du réglage en hauteur -3-.
Dévisser les deux vis -4-.
Désolidariser le dispositif de réglage en hauteur -3- des logements de l'armature de siège.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
