Revue Technique Automobile Volkswagen Golf 5: Connecteurs du système intégré d'autoradio et de navigation : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Système intégré d'autoradio et de navigation " DX-R4 " (Blaupunkt) / Connecteurs du système intégré d'autoradio et de navigation : vue d'ensemble

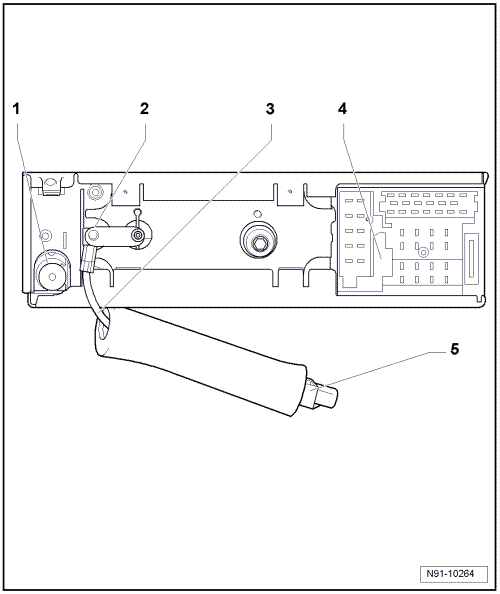

1 -  Raccordement d'antenne de réception radio
2 -  Raccordement d'antenne de navigation
3 -  Câble adaptateur d'antenne de navigation
Ce câble doit toujours être monté, un raccordement correct du câble d'antenne de navigation n'étant sinon pas assuré.

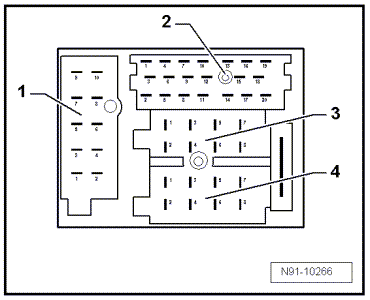

4 -  Connecteur multibroche " 1-4 "
Connecteur multibroche " 1 " libre
Connecteur multibroche " 2 " pour Line Out, téléphone, changeur de CD, bornage → Chapitre
Connecteur multibroche " 3 " pour sorties de haut-parleurs, bornage → Chapitre
Connecteur multibroche " 4 " pour Gala, téléphone, alimentation en tension, bornage → Chapitre
5 -  Raccordement d'antenne de navigation
Bornage du connecteur multibroche " 2 "
1 -  Sortie de préamplificateur, signal audio, arrière gauche
2 -  Sortie de préamplificateur, signal audio, arrière droit
3 -  Sortie de préamplificateur, signal audio, négatif
4 -  Sortie de préamplificateur, signal audio, avant gauche
5 -  Sortie de préamplificateur, signal audio, avant droit
6 -  Positif commuté, sortie (jusqu'à 300 mA maxi)
7 -  Entrée de signal audio de téléphone, positif
8 -  Entrée de signal audio de téléphone, négatif
9 -  Mise en veille silencieuse du téléphone
10 -  Positif commuté, sortie (jusqu'à 300 mA maxi)
11 -  Entrée de signal de télécommande, positif
12 -  Entrée de signal de télécommande, négatif
13 -  DATA IN de changeur de CD, commande du changeur
14 -  DATA OUT de changeur de CD, commande du changeur
15 -  Alimentation en tension permanente, positif
16 -  Positif commuté, sortie (jusqu'à 300 mA maxi)
17 -  DATA de changeur de CD, négatif, commande du changeur
18 -  Entrée de signal audio de changeur de CD, négatif
19 -  Entrée de signal audio gauche de changeur de CD, positif
20 -  Entrée de signal audio droit de changeur de CD, positif
L'utilisation d'un changeur de CD et d'un amplificateur sonore est incompatible avec le système intégré d'autoradio et de navigation " DX-R4 ".


Bornage du connecteur multibroche " 3 "

1 -  Signal de sortie de haut-parleur, arrière droit, positif
2 -  Signal de sortie de haut-parleur, arrière droit, négatif
3 -  Signal de sortie de haut-parleur, avant droit, positif
4 -  Signal de sortie de haut-parleur, avant droit, négatif
5 -  Signal de sortie de haut-parleur, avant gauche, positif
6 -  Signal de sortie de haut-parleur, avant gauche, négatif
7 -  Signal de sortie de haut-parleur, arrière gauche, positif
8 -  Signal de sortie de haut-parleur, arrière gauche, négatif


Bornage du connecteur multibroche " 4 "

1 -  Signal d'adaptation du volume sonore en fonction de la vitesse (GALA)
2 -  Mise en veille silencieuse de la radio lors de l'utilisation du téléphone (avec négatif actif)
3 -  Alimentation en tension du codage antivol
4 -  Alimentation en tension borne 30, positif
5 -  Sortie de commande pour antenne automatique
6 -  Éclairage de l'appareil, borne 58d
7 -  Alimentation en tension, borne 15, positif
8 -  Alimentation en tension, borne 31, négatif
