Revue Technique Automobile Volkswagen Golf 5: Coquille de passage de roue arrière : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Equipement ext. / Coquille de passage de roue / Coquille de passage de roue arrière : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose de la coquille de passage de roue gauche. La dépose et la repose de la coquille de passage de roue droite s'effectuent de façon analogue.

Dépose

-  Dévisser la roue → Trains roulants; Groupe de rép.44.

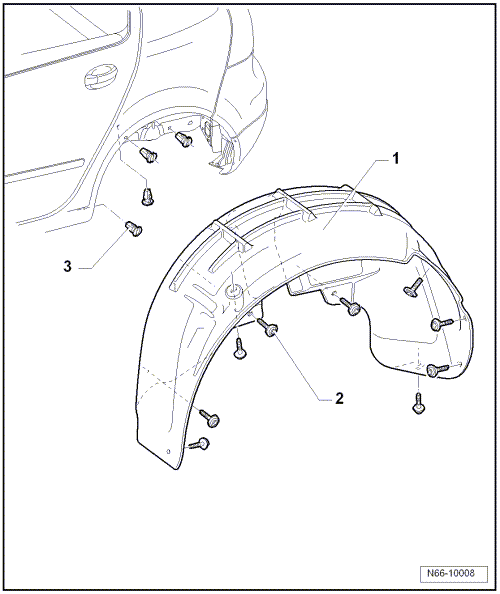

-  Dévisser les vis -2- (au nombre de 9).
-  Retirer la coquille de passage de roue -1-.

Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.

Coquille de passage de roue arrière : vue d'ensemble du montage
  Nota La figure représente le côté gauche. La procédure s'effectue de façon analogue du côté droit. 1 -  Coquille de passage de roue ...
