Dépose
|

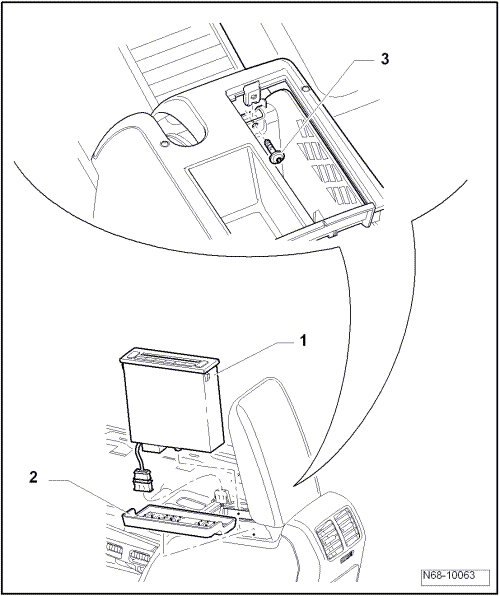

| Véhicules équipés d'un changeur de CD |
| - | Déposer le changeur de CD -1- → Groupe de rép.91. |
| - | Extraire le tapis de fond de rangement -2- du rangement. |
| - | Dévisser la vis -3- (1,5 Nm). |

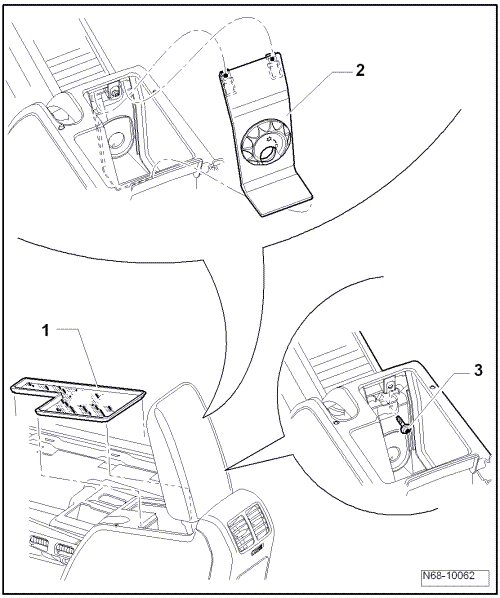

| Véhicule équipés d'un rangement réfrigéré |
| - | Extraire le tapis de fond de rangement -1- du rangement. |
| - | Retirer le couvercle -2- des logements situés dans le rangement. |
| - | Dévisser la vis -3- (1,5 Nm). |
| Tous les véhicules |

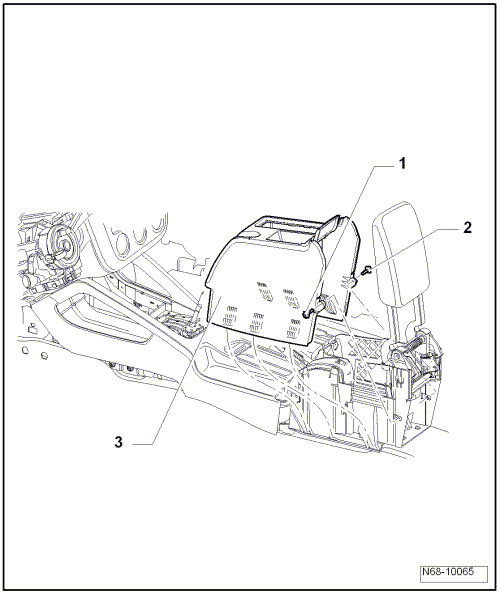

| - | Ouvrir le porte-boissons -1- et dévisser les deux vis -2- (1,5 Nm). |
| - | Extraire le porte-boissons de la console centrale. |
Nota| Lors de sa repose, le porte-boissons doit être mis en place fermé, d'abord en bas, dans la console centrale. Il faut ensuite l'ouvrir et reposer les deux vis -2-. |

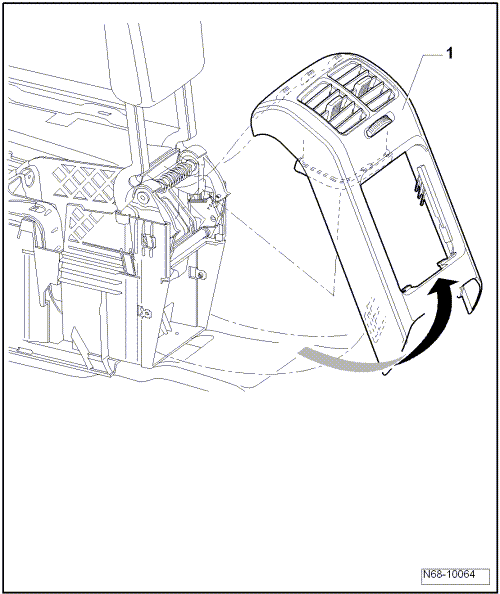

| - | Retirer -flèche- la partie inférieure de l'écran -1- de ses logements. |
| - | Dégager la partie supérieure de l'écran de ses logements situés dans la console centrale. |
| - | Dévisser les vis -1- et -2- (1,5 Nm). |
| - | Dégager la partie inférieure de la rallonge -3- de ses fixations. |

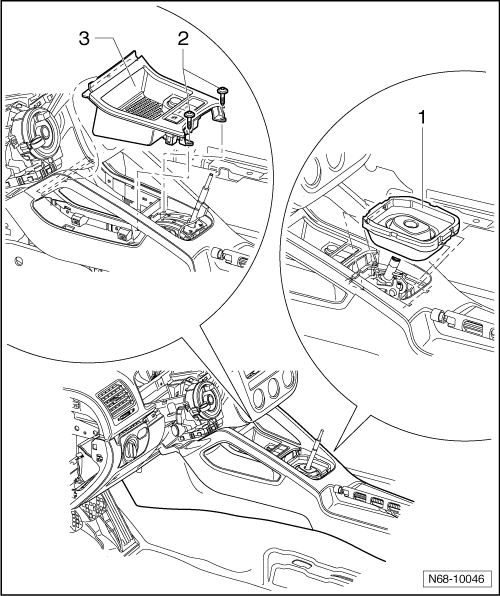

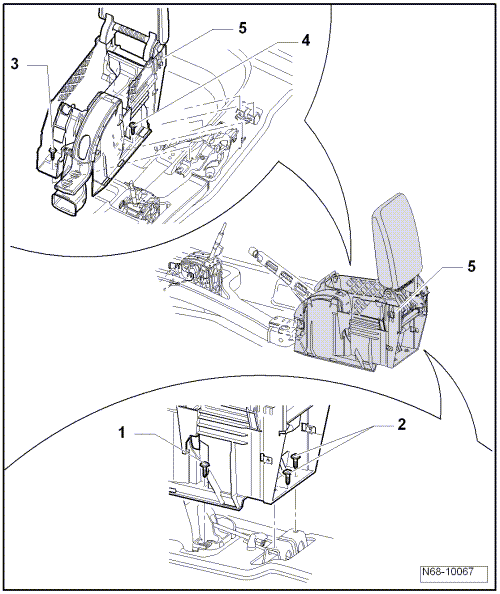

| - | Détacher de la console centrale l'insonorisant de commande des vitesses -1-. |
| - | Dévisser les deux vis -2- (1,5 Nm). |
| - | Extraire le rangement -3- de la console centrale et débrancher les câbles en fonction des équipements du véhicule. |
Nota| Il se peut qu'une unité de cendrier soit posée en lieu et place du rangement -3- ; la dépose s'effectue de façon identique. |
| - | À l'aide d'un petit tournevis, déclipser le couvercle -1- du revêtement. |
| - | Dévisser la vis -2- (1,5 Nm). |
| - | Retirer le revêtement gauche de zone de plancher -3- de ses logements. |
Nota| La dépose du revêtement droit de zone de plancher s'effectue de façon identique. |
| - | Déclipser des deux côtés de la console centrale, au niveau des crantages, les écrans -4- à l'aide de la cale de démontage -3409-. |

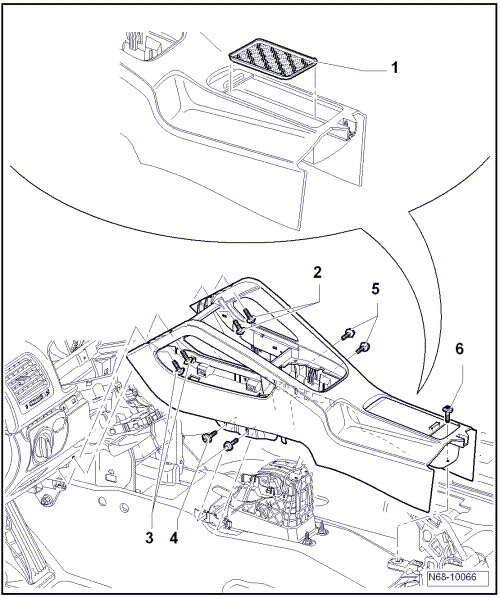

| - | Extraire le tapis de fond de rangement -1- du rangement. |
| - | Dévisser respectivement les deux vis -2- et -3- (1,5 Nm). |
| - | Dévisser respectivement les deux vis -4- et -5- (1,5 Nm). |
| - | Dévisser la vis -6- (1,5 Nm). |
Nota| Lors de la repose, les vis doivent être serrées dans l'ordre -2-, -3-, -4-, -5- et -6-. |
| - | Sortir la console centrale du véhicule. |
| - | Dévisser les vis -1-, -2-, -3- et -4- (1,5 Nm). |
| - | Sortir le support de revêtement de console centrale -5- du véhicule. |
Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
