Batterie : déconnexion

  Nota
En déconnectant la tresse de masse de la batterie (coupure de courant), on peut être sûr de travailler en toute sécurité sur l'équipement électrique.
La déconnexion du câble positif de la batterie n'est nécessaire que pour la dépose de la batterie.
-  Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

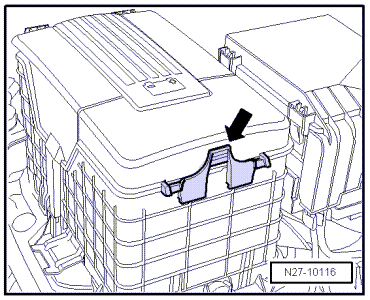

-  Ouvrir le verrouillage -flèche- et retirer le couvercle du bac de batterie.

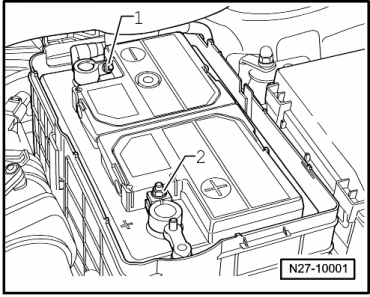

-  Commencer par dévisser la cosse de batterie du câble de masse -1- de la borne négative de la batterie.
-  Dévisser ensuite la cosse de batterie de câble positif -2- de la borne positive de la batterie.


Batterie : reconnexion

Prudence !   Prudence !
Tenir compte des indications relatives au vissage sur les bornes de la batterie → Chapitre.
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1331-
  Nota
Après la reconnexion de la batterie et l'établissement du contact d'allumage, le témoin d'ESP et d'antipatinage -K155- s'allume de manière permanente. Le témoin s'éteint automatiquement lorsque le véhicule roule en ligne droite à une vitesse de 15 à 20 km/h. Cela a pour effet de réactiver le transmetteur d'angle de braquage -G85-.
Prudence !   Prudence !
Pour déconnecter et reconnecter la batterie, il faut impérativement respecter la procédure décrite dans le Manuel de Réparation → Chapitre.
Le flexible de dégazage central de la batterie ne doit pas être coudé, obturé ni endommagé. Les gaz de batterie sont nocifs et explosifs. Disposer le flexible soigneusement et veiller à ce que le dégazage de la batterie puisse s'effectuer librement et non à l'intérieur du véhicule.
-  Engager la cosse de batterie du câble positif -2- sur la borne positive de la batterie et serrer la vis de fixation au couple prescrit → Chapitre.

-  Engager la cosse de batterie du câble de masse -1- sur la borne négative de la batterie et serrer la vis de fixation au couple prescrit → Chapitre.
-  Effectuer les différentes opérations en respectant l'ordre indiqué dans le tableau.
Opérations à effectuer après avoir reconnecté la batterie

Opération effectuée
Mettre le contact d'allumage avec la clé de contact, puis le couper.
Lire la mémoire d'événements : → Lecteur de diagnostic.
Heure : contrôler le réglage de l'heure, le rectifier si nécessaire.
Lève-glaces électriques : ouvrir toutes les glaces complètement puis les refermer.
Contrôler le fonctionnement de tous les consommateurs électriques.

Il est possible d'imprimer ce tableau si nécessaire.
