Revue Technique Automobile Volkswagen Golf 5: Connecteurs de l'autoradio " Premium Sound System " : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Autoradio " Équipement Sound System Premium ", pour véhicules destinés aux USA et au Canada / Connecteurs de l'autoradio " Premium Sound System " : vue d'ensemble

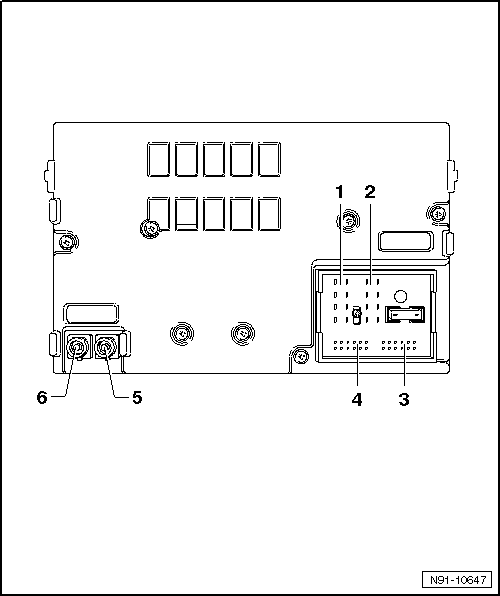

1 -  Connecteur multibroche 1, 8 raccords, sorties de haut-parleurs
Bornage → Chapitre
2 -  Connecteur multibroche 2, 8 raccords, alimentation en tension, bus CAN, mise en veille silencieuse du téléphone
Bornage → Chapitre
3 -  Connecteur multibroche 3, 12 raccords, entrée de signal téléphonique
Bornage → Chapitre
4 -  Connecteur multibroche 4, 12 raccords, syntoniseur de radio numérique satellitaire
Bornage → Chapitre
5 -  Connecteur 5, raccord d'antenne pour réception radio par voie terrestre
Couleur de fiche : beige
Bornage → Chapitre
6 -  Connecteur 6, raccord d'antenne pour réception radio par voie terrestre
Couleur de fiche : transparent
Bornage → Chapitre

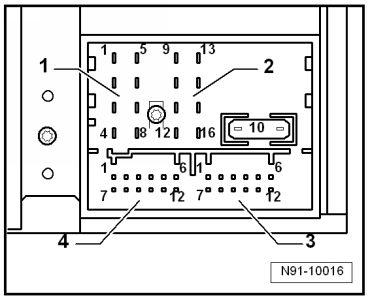

Connecteur multibroche 1, 8 raccords, sorties de haut-parleurs
  Nota
En liaison avec l'amplificateur d'équipement de sonorisation, les signaux audio de l'autoradio sont utilisés comme signal d'entrée de l'amplificateur d'équipement de sonorisation.
1 -  Haut-parleur arrière droit, positif
2 -  Haut-parleur avant droit, positif
3 -  Haut-parleur avant gauche, positif
4 -  Haut-parleur arrière gauche, positif
5 -  Haut-parleur arrière droit, négatif
6 -  Haut-parleur avant droit, négatif
7 -  Haut-parleur avant gauche, négatif
8 -  Haut-parleur arrière gauche, négatif


Connecteur multibroche 2, 8 raccords, alimentation en tension, bus CAN, mise en veille silencieuse du téléphone

9 -  Bus CAN, positif
10 -  Bus CAN, négatif
11 -  Mise en veille silencieuse du téléphone
12 -  Raccord négatif, borne 31
13 -  Autoradio en marche, câble de commande positif
14 -  Contact d'alarme
15 -  Raccord positif, borne 30
16 -  Signal de commande du codage antivol, SAFE


Connecteur multibroche 3, 12 raccords, entrée de signal téléphonique

  Nota
Ce connecteur a une affectation seulement si le véhicule est équipé de l'option correspondante, à savoir d'une installation téléphonique.
1-5 -  Libre
6 -  Entrée de signal téléphonique BF, négatif
7-11 -  Libre
12 -  Entrée de signal téléphonique BF, positif


Connecteur multibroche 4, 12 raccords, syntoniseur de radio numérique satellitaire

Ce connecteur a une affectation seulement si le véhicule est équipé de l'option correspondante, à savoir le syntoniseur de radio numérique satellitaire.
1 -  Syntoniseur de radio numérique satellitaire, entrée, signal audio gauche
2 -  Libre
3 -  Syntoniseur de radio numérique satellitaire, entrée, signaux audio négatifs
4 -  Libre
5 -  Syntoniseur de radio numérique satellitaire, entrée, positif permanent
6 -  Libre
7 -  Syntoniseur de radio numérique satellitaire, entrée, signal audio droit
8 -  Libre
9 -  Libre
10 -  Libre
11 -  Libre
12 -  Libre

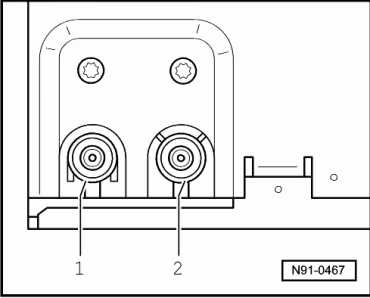

Connecteurs 5 et 6, raccords d'antennes

  Nota
L'autoradio est doté de la fonction Diversity pour antennes utilisée pour la réception radio par voie terrestre. Les deux raccords d'antennes sont des entrées de signal. L'autoradio analyse en permanence de laquelle des deux antennes de glace raccordées vient le meilleur signal de réception. La commutation s'effectue sur l'antenne captant le meilleur signal. Ceci est inaudible pour l'utilisateur.
1 -  Raccord transparent pour signal d'entrée d'antenne pour réception radio par voie terrestre
2 -  Raccord beige pour signal d'entrée d'antenne pour réception radio par voie terrestre
