Revue Technique Automobile Volkswagen Golf 5: Description générale

Revue Technique Automobile Volkswagen Golf 5 / Communication / Autoradio " Équipement Sound System Premium ", pour véhicules destinés aux USA et au Canada / Description générale

L'autoradio " Premium Sound System " se compose de l'autoradio, du changeur de 6 CD intégré à l'autoradio et des systèmes de haut-parleurs dans les portes. Comme autre variante, il existe l'autoradio " Premium Sound System " également doté d'un lecteur de CD individuel intégré.
Un équipement de sonorisation est disponible en option.
L'autoradio " Premium Sound System " est doté des haut-parleurs suivants :
Un haut-parleur de graves et un haut-parleur de médiums dans chaque porte avant
Un haut-parleurs d'aigus dans le triangle de rétroviseur de chaque porte
Un haut-parleur de graves et un haut-parleur d'aigus dans chacun des revêtements latéraux de l'arrière du véhicule
Pour disposer de fonctions plus étendues, il est possible de raccorder un amplificateur d'équipement de sonorisation, une entrée pour signal radio par satellite, une mise en veille silencieuse du téléphone et une entrée pour le signal BF du téléphone.

Le lecteur-changeur de CD intégré à l'autoradio permet de lire, outre les CD audio normaux, aussi les CD au format " MP3 ", ainsi que les " CD-R " inscriptibles et les " CD-RW " réinscriptibles.
  Nota
Les CD mixtes (CD contenant à la fois des données informatiques et des morceaux de musique) ne peuvent pas être lus.
En liaison avec un syntoniseur de satellite, la réception radio s'effectue uniquement via les antennes de glace.
Sans syntoniseur de satellite, la réception radio s'effectue via une antenne de glace et via l'antenne de pavillon.
Dans ces deux cas, le système d'antennes est doté de la fonction Diversity ; cette dernière est exécutée dans l'autoradio.
L'antenne de réception radio par satellite est du type antenne de pavillon et se trouve à l'arrière sur le pavillon.

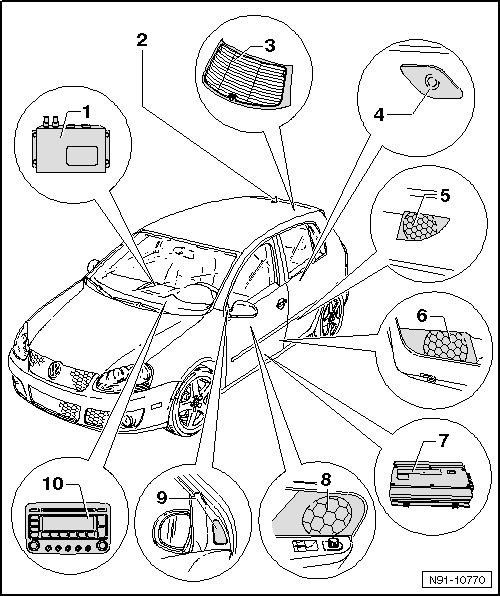

Autoradio " Premium Sound System " : vue d'ensemble

1 -  Syntoniseur de radio numérique satellitaire -R190-
En option
Sous le siège avant droit
Plus d'indications au chapitre Syntoniseur de radio numérique satellitaire → Chapitre.
2 -  Antenne de syntoniseur de satellite -R172-
En option
À l'arrière sur le pavillon
En option aussi pour le système de navigation et le téléphone.
Sur les véhicules sans syntoniseur de satellite, l'antenne utilisée est l'antenne de téléphone, de système de navigation, de chauffage stationnaire -R66-.
Plus d'indications au chapitre Systèmes d'antennes → Chapitre.
3 -  Antennes de glace
Dans la glace arrière, pour réception radio
Plus d'indications au chapitre Systèmes d'antennes → Chapitre.
4 -  Haut-parleur d'aigus arrière droit -R16- et haut-parleur d'aigus arrière gauche -R14-
Dans les revêtements latéraux arrière gauche et droit
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
5 -  Haut-parleur de graves arrière droit -R17- et haut-parleur de graves arrière gauche -R15-
Dans les revêtements latéraux gauche et droit
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
6 -  Haut-parleur de graves avant droit -R23- et haut-parleur de graves avant gauche -R21-
Dans les revêtements de portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
7 -  Amplificateur -R12-
En option
Sous le siège avant gauche
D'autres indications figurent au chapitre Amplificateur d'équipement de sonorisation → Chapitre.
8 -  Haut-parleur de médiums avant droit -R104- et haut-parleur de médiums avant gauche -R103-
Dans les revêtements de portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
9 -  Haut-parleur d'aigus avant droit -R22- et haut-parleur d'aigus avant gauche -R20-
Dans le triangle de rétroviseur des portes avant gauche et droite
Plus d'informations au chapitre Systèmes de haut-parleurs, → Chapitre.
10 -  Autoradio -R-
Ici : " Premium Sound System "
Déposer et reposer → Chapitre
Autoradio " Équipement Sound System Premium ", pour véhicules destinés aux USA et au Canada
Autoradio Équipement Sound System Premium   Nota La référence pièce de l'autoradio figure sur un autocollant apposé sur le bo ...

Connecteurs de l'autoradio " Premium Sound System " : vue d'ensemble
1 -  Connecteur multibroche 1, 8 raccords, sorties de haut-parleurs Bornage → Chapitre 2 -  Connecteur multibroche 2, 8 ...
