Revue Technique Automobile Volkswagen Golf 5 / Communication / Système intégré d'autoradio et de navigation " RNS 300 " / Connecteurs 5 et 6, raccords d'antennes

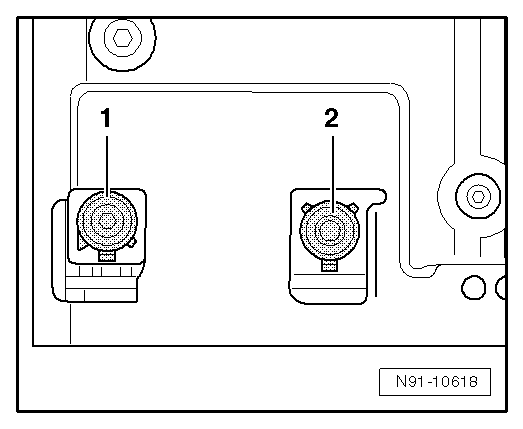

1 -  Raccord transparent pour signal d'entrée d'antenne radio venant de l'antenne de glace arrière
2 -  Raccord bleu pour signal d'entrée d'antenne navigation venant de l'antenne de pavillon


Connecteurs du système intégré d'autoradio et de navigation " RNS 300 " : vue d'ensemble
1 -  Connecteur multibroche 1, 8 raccords Bornage → Chapitre 2 -  Connecteur multibroche 2, 8 raccords ...
