Revue Technique Automobile Volkswagen Golf 5: Lampes et commandes dans la console centrale

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Lampes et commandes dans la console centrale

Commande d'ASR et ESP -E256- : dépose et repose

Dépose :
Couper le contact d'allumage et mettre tous les consommateurs électriques hors circuit.

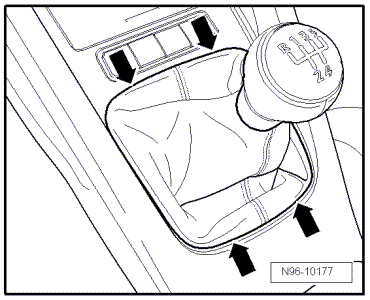

Retirer le soufflet de levier de vitesses avec précaution de la console -flèches- en faisant levier.

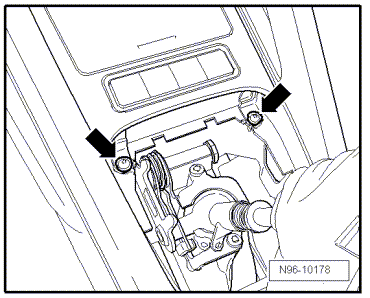

Dévisser les vis de fixation -flèches-.
Retirer de la console centrale le cadre de montage en même temps que le cendrier.

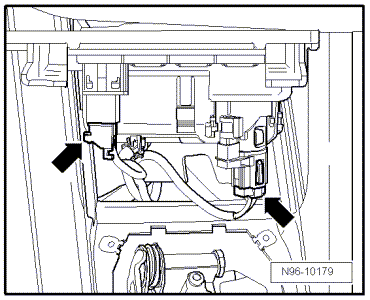

Débrancher les connecteurs -flèches-.

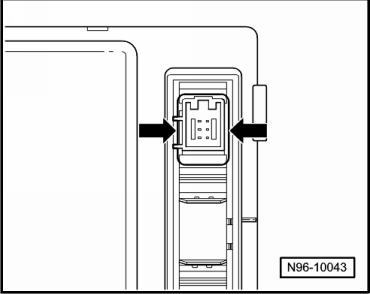

Déverrouiller les ergots de fixation -flèches- et retirer la commande du cadre de montage.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
