Revue Technique Automobile Volkswagen Golf 5: Chauffage stationnaire/d'appoint Thermo Top V/Vlies (non-tissé) : désassemblage et réassemblage

Revue Technique Automobile Volkswagen Golf 5 / Chauffage d`appoint / Chauffage d`appoint- Amplificateur de chaleur / Chauffage stationnaire/d'appoint / Chauffage stationnaire/d'appoint Thermo Top V/Vlies (non-tissé) : désassemblage et réassemblage

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1410- (4 à 20 Nm)

Pinces à flexibles jusqu'à Ø 25 mm -3094-
Dépose

-  Déposer le chauffage stationnaire/d'appoint → Chapitre.

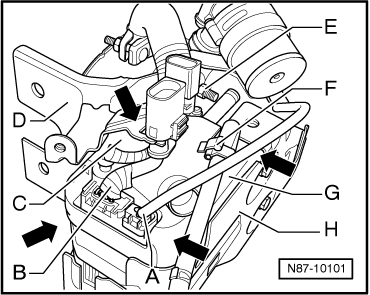

-  Détacher le collier de fixation -E- et déposer le silencieux en même temps que le support -D- → Chapitre.
-  Déposer le support -H- → Chapitre.
-  Débrancher les fiches -A-, -B- et -C-.
ATTENTION !   ATTENTION !
Le carburant qui s'échappe représente un danger.
Le système d'alimentation en carburant est sous pression.
Avant d'ouvrir le système, entourer d'un chiffon le point de raccord. Faire ensuite chuter la pression en desserrant prudemment le point de raccord.
-  Ouvrir le collier de serrage et débrancher la conduite de carburant -F- de l'ajutage. Remplacer le collier de serrage par un collier à vis.
-  Obturer les conduites de carburant à l'aide d'obturateurs adéquats.
-  Déclipser -flèches- le couvercle -G-.
Repose
-  Pour la repose, procéder dans l'ordre inverse de la dépose.
