Revue Technique Automobile Volkswagen Golf 5: Charnières de porte : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, couliss, à vantaux,  verrouil.centr. / Charnières de porte : vue d'ensemble du montage

Prudence !   Prudence !
Sur les véhicules produits jusqu'à 01/2004, la vis du pivot excentrique -10- ne doit en aucun cas être desserrée. Il ne peut plus être refixé avec les moyens d'atelier.
  Nota

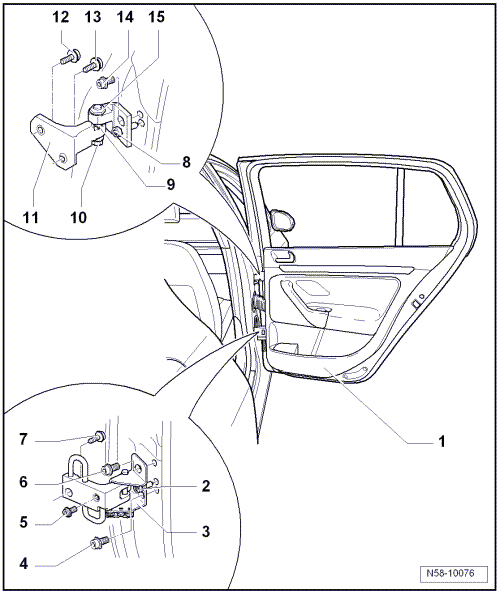

La figure représente le côté droit. La procédure s'effectue de façon analogue du côté gauche.
Les vis des charnières de porte doivent toujours être remplacées quand elles ont été desserrées.
Les charnières ne sont plus en plusieurs parties.
Le couple de serrage des vis -4, 6 et 14-, fixant la charnière de porte à la porte, a été modifié.

1 -  Porte
Dépose et repose → Chapitre
Régler → Chapitre
2 -  Vis de guidage
10 Nm
3 -  Charnière de porte avec arrêt de porte
4 -  Vis à multipans creux
50 Nm
Les vis doivent toujours être remplacées après avoir été desserrées.
5 -  Vis à multipans creux
Montée depuis l'intérieur du véhicule
Déposer le revêtement inférieur du montant B → Carrosserie - Travaux de montage à l'intérieur; Groupe de rép.70
20 Nm + serrage angulaire d'1/4 de tour (90).
Les vis doivent toujours être remplacées après avoir été desserrées.
6 -  Vis à multipans creux
50 Nm
Les vis doivent toujours être remplacées après avoir été desserrées.
7 -  Vis à multipans creux
20 Nm + serrage angulaire d'1/4 de tour (90).
Les vis doivent toujours être remplacées après avoir été desserrées.
8 -  Vis de guidage
10 Nm
9 -  Bague de réglage
Détermine l'amplitude de réglage du pivot excentrique.
10 -  Vis
28 Nm
Du pivot excentrique
11 -  Charnière de porte
La charnière n'est plus en plusieurs parties.
12 -  Vis à multipans creux
20 Nm + serrage angulaire d'1/4 de tour (90).
Les vis doivent toujours être remplacées après avoir été desserrées.
13 -  Vis à multipans creux
20 Nm + serrage angulaire d'1/4 de tour (90).
Les vis doivent toujours être remplacées après avoir été desserrées.
14 -  Vis à multipans creux
50 Nm
Les vis doivent toujours être remplacées après avoir été desserrées.
15 -  Pivot excentrique
Sur les véhicules construits à partir de 02/2004, le pivot excentrique sert au réglage de l'interstice.
