Revue Technique Automobile Volkswagen Golf 5: Architecture de porte : vue d'ensemble du montage

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, couliss, à vantaux,  verrouil.centr. / Architecture de porte : vue d'ensemble du montage

Un nouveau concept de porte a été mis en place avec la Golf 2004.
La porte -6- comporte une tôle extérieure -1- qui peut être déposée.
La tôle extérieure est fixée à la porte par le rail de maintien avant -7- et le rail de maintien arrière -4-.
Les rails de maintien sont vissés à la porte et collés à la tôle extérieure.
Haut-parleur, lève-glace, moteur de lève-glace, câbles, guide-glace et serrure de porte sont montés sur la porte.
La tôle extérieure de porte -1- est de plus vissée à la porte au niveau de l'arête inférieure. Le lécheur de glace extérieur, l'insonorisant et la poignée extérieure sont montés sur la tôle extérieure de porte.
Prudence !   Prudence !
Différentes vis sont utilisées pour fixer la tôle extérieure sur la porte. La tôle extérieure de porte est endommagée si on les intervertit.
  Nota
Sur les véhicules 11.2004 > la protection des arêtes -2- est une feuille de protection transparente.
Sur les véhicules > 10.2004, la protection des arêtes -2- est une baguette en matière plastique.
La protection des arêtes doit impérativement être montée entre la tôle extérieure de porte et l'intérieur de la porte.
Si une tôle extérieure de porte neuve est montée sur les véhicules > 10.2004, il est impératif de coller la feuille de protection. La baguette en matière plastique ne peut plus être introduite entre la tôle extérieure de porte et l'intérieur de la porte.

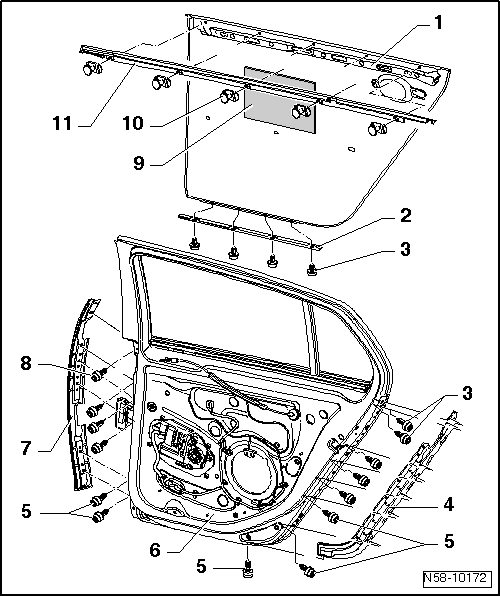

1 -  Tôle extérieure de porte
Tôle extérieure de porte : dépose et repose → Chapitre
2 -  Protège-arête
comme feuille de protection auto-adhésive
est collée entre la tôle extérieure de porte et l'intérieur de la porte
3 -  Vis
Caractéristique : vis avec pointe et rondelle entretoise fine
Au nombre de 4 sur l'arête inférieure
Au nombre de 2 à l'arrière de l'appui de porte
10 Nm
4 -  Rail de maintien arrière
Colle DH 009 100 03
5 -  Vis
Caractéristique : vis sans pointe mais avec rondelle entretoise épaisse
Au nombre de 11 sur les deux rails de maintien
14 Nm
6 -  Face intérieure de porte
Vue d'ensemble du montage → Chapitre
7 -  Rail de maintien avant
Colle DH 009 100 03
8 -  Vis
Caractéristique : vis avec pointe, mais rondelle entretoise épaisse
1 unité pour la zone avant de l'appui de porte
10 Nm
9 -  Insonorisant
Autoadhésif
Pour coller l'insonorisant, le préchauffer puis le presser fortement contre la tôle.
10 -  Clip
5 unités
11 -  Lécheur de glace
Doit être monté avant de reposer la tôle extérieure de porte.
