Outils
Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique 2 à 10 Nm -V.A.G 1783-

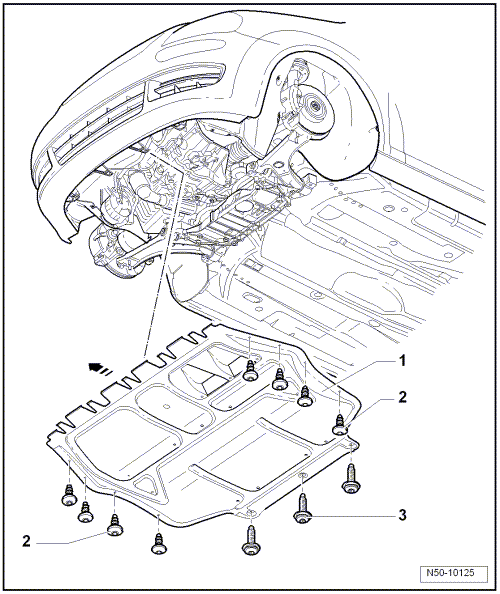

Insonorisant : vue d'ensemble du montage
  Nota
Selon la variante de moteur, tenir compte de légères différences lors de la dépose et de la repose.

1 -  Carénage d'insonorisation
La flèche indique le sens de la marche.
Dépose :
-  Dévisser les vis -2- et -3-.
2 -  Vis
Huit unités
2 Nm
3 -  Vis
Au nombre de trois
6 Nm
