Revue Technique Automobile Volkswagen Golf 5: Pare-chocs avant modèles spéciaux GTI : pièces rapportées

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Pare- chocs / Pare-chocs avant GTI, modèles spéciaux GTI, GT, R32 / Pare-chocs avant modèles spéciaux GTI : pièces rapportées

  Nota
Selon la version, il faut tenir compte de légères différences.

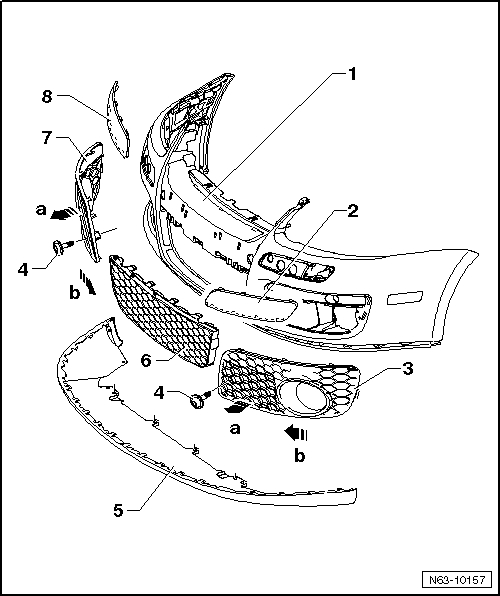

1 -  Cache
Matériau : PP/EPDM PU-RIM
Dépose et repose → Chapitre
2 -  Baguette de protection gauche
Matériau : PP/EPDM
Encliquetée sur le bouclier.
Dégager avec précaution la baguette de protection des crans à partir de l'extérieur à l'aide d'une cale en plastique, puis la déposer.
3 -  Grille d'entrée d'air gauche
Dépose :
-  Dévisser la vis -4-.
-  La détacher d'abord des crans en tirant vers l'avant -flèche a-, puis la retirer du bouclier en la poussant vers le centre du véhicule -flèche b-.
4 -  Vis
1,5 Nm
5 -  Spoiler
Matériau PU-RIM
Encliqueté sur le bouclier.
Peut être démontée uniquement lorsque le pare-chocs est déposé et la partie inférieure du déflecteur dévissée.
6 -  Grille d'aération centrale
Ne peut être démontée que lorsque la grille de calandre est déposée.
Dégager avec précaution la grille d'aération centrale des crans à partir de l'extérieur à l'aide d'une cale en plastique, puis la déposer.
7 -  Grille d'entrée d'air droite
Dépose :
-  Dévisser la vis -4-.
-  La détacher d'abord des crans en tirant vers l'avant -flèche a-, puis la retirer du bouclier en la poussant vers le centre du véhicule -flèche b-.
8 -  Baguette de protection droite
Matériau : PP/EPDM
Encliquetée sur le bouclier.
Dégager avec précaution la baguette de protection des crans à partir de l'extérieur à l'aide d'une cale en plastique, puis la déposer.
