Dépose

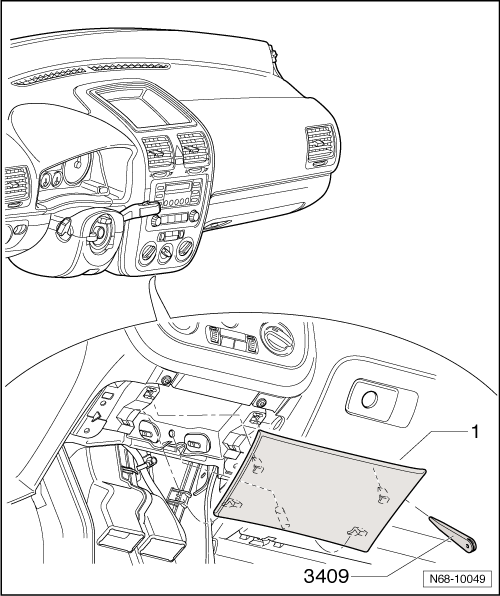

| - | Retirer le cache -1- de ses logements en faisant levier avec la cale de démontage -3409-. |

Repose
| - | La repose s'effectue dans l'ordre inverse de la dépose. |
Écran droit, côté conducteur : dépose et repose
Cache central : dépose et repose (Golf 2009 ►)La valve caoutchouc
1 -
Corps de valve
2 -
Obus de valve
3 -
Capuchon de valve
1. Corps de valve
La valve caoutchouc pour pneus sans chambre est conçue de
...
Monogrammes arrière : cotes
1 -
Cote a = 50 mm
De l'arête extérieure du hayon jusqu'au monogramme.
2 -
Cote b = 90 mm
Du bord inférieur du hayon jusqu'au bord inférieur du monogramme.
...
Ouverture et fermeture du capot-moteur
Ftg. 157 Au niveau du plancher côte conducteur : levier de déverrouillage du
capot-moteur
Fig. 158 Levier de diverrouilage permettant d'ouvrir le capot-moteur dans la
grille de colandre
