Revue Technique Automobile Volkswagen Golf 5: Éclaireurs et contacteurs dans le compartiment-moteur

Revue Technique Automobile Volkswagen Golf 5 / Equipement électrique / Feux, lampes, commutateurs int.,protection antivol / Éclaireurs et contacteurs dans le compartiment-moteur

  Nota
La Golf n'a pas d'éclairage du compartiment-moteur.


Contacteur de capot-moteur -F266- : dépose et repose

Dépose :
-  Couper le contact d'allumage, désactiver tous les consommateurs électriques, puis retirer la clé de contact.
-  Déposer la grille de calandre → Carrosserie - Travaux de montage à l'extérieur; Groupe de rép.66.

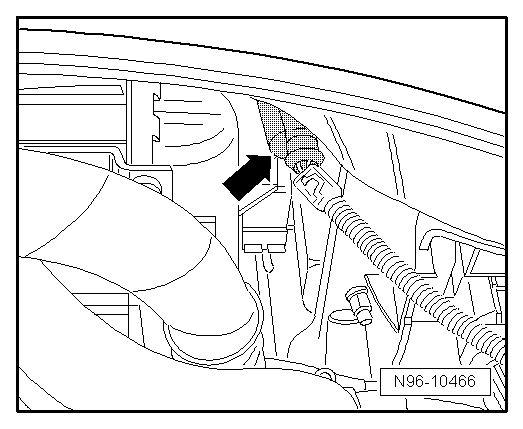

-  Débrancher le connecteur situé à proximité du projecteur droit -flèche-.

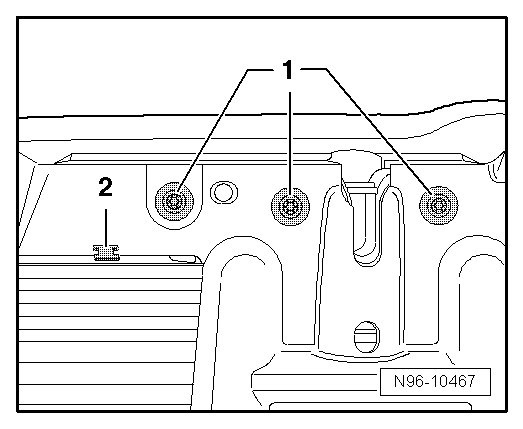

-  Dévisser les vis de fixation -1- et déclipser le support de câbles -2-.
-  Retirer la serrure de capot du porte-serrure.
  Nota
Le câble Bowden peut rester relié à la serrure de capot.

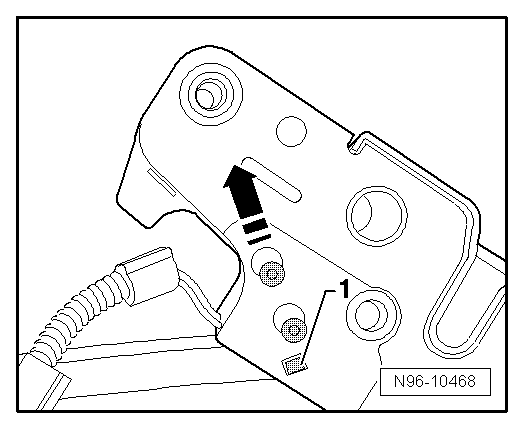

-  Déverrouiller l'ergot de fixation -1- et pousser le contacteur de capot-moteur -F266- dans le sens de la -flèche-.
-  Retirer le contacteur de la serrure de capot.
Repose :
La repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
