Revue Technique Automobile Volkswagen Golf 5: Cache central : dépose et repose (Golf 2009 ►)

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Cache central : dépose et repose (Golf 2009 ►)

Dépose

Déposer l'écran central de tableau de bord (Golf 2009 ►) → Chapitre
Déposer l'écran, unité de commande de climatisation/unité de commande de chauffage (Golf 2009 ►) → Chapitre

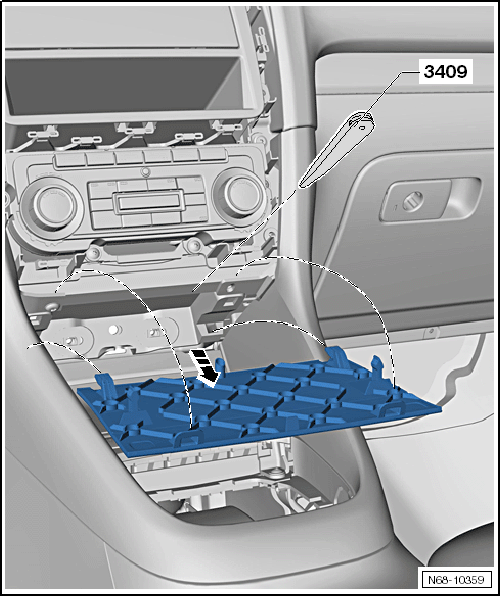

Retirer l'écran des logements situés dans le tableau de bord en faisant levier au niveau des crantages arrière à l'aide de la cale de démontage -3409-.
Retirer l'écran des logements avant -dans le sens de la flèche-.

Repose

Repose

La repose s'effectue dans l'ordre inverse de la dépose.
