Revue Technique Automobile Volkswagen Golf 5: Écran droit, côté conducteur : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Equipement int. / Rangements, caches et écrans / Écran droit, côté conducteur : dépose et repose

Dépose
Couper le contact d'allumage.
-  Déposer le cache latéral de tableau de bord, côté conducteur → Chapitre
-  Déposer l'écran gauche côté conducteur → Chapitre.
Golf 2004 â–º
-  Déposer le cache central (Golf 2004 â–º) → Chapitre
Golf 2009 â–º
-  Déposer l'écran central de tableau de bord (Golf 2009 â–º) → Chapitre
-  Déposer l'écran, unité de commande de climatisation/unité de commande de chauffage (Golf 2009 â–º) → Chapitre
-  Déposer le cache central (Golf 2009 â–º) → Chapitre
Véhicules à boîte automatique
-  Détacher le soufflet de levier de vitesses du cache → Groupe de rép.37.
Véhicules avec boîte mécanique et boîte à double embrayage
-  Détacher le soufflet de levier de vitesses du cache → Groupe de rép.34.
-  Déposer le rangement central et l'unité de cendrier (Golf 2009 â–º) → Chapitre
-  Déposer le cache de la console centrale (il n'est pas nécessaire de démonter la console centrale dans son intégralité) :
Modèle de base → Chapitre.
Modèle Highline → Chapitre.

Tous les véhicules

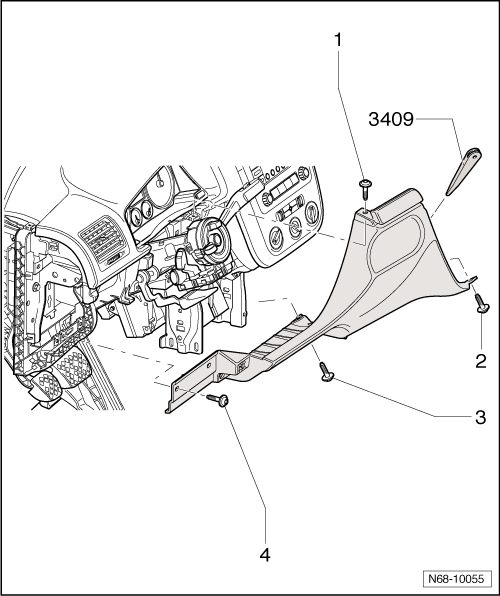

-  Dévisser les vis -1-, -2-, -3- et -4- (1,5 Nm).
-  Détacher l'écran de ses logements à l'aide de la cale de démontage -3409-.

Repose

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.

  Nota
Lors de la repose, les vis doivent être serrées dans l'ordre -1-, -2-, -3- et -4- (1,5 Nm).
