Revue Technique Automobile Volkswagen Golf 5: Bouclier de pare-chocs R32 : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Pare- chocs / Pare-chocs arrière R32, modèles spéciaux GTI / Bouclier de pare-chocs R32 : dépose et repose

  Nota
Selon la version, il faut tenir compte de légères différences lors de la dépose et repose.

Dépose

Déposer les feux arrière → Équipement électrique; Groupe de rép.94

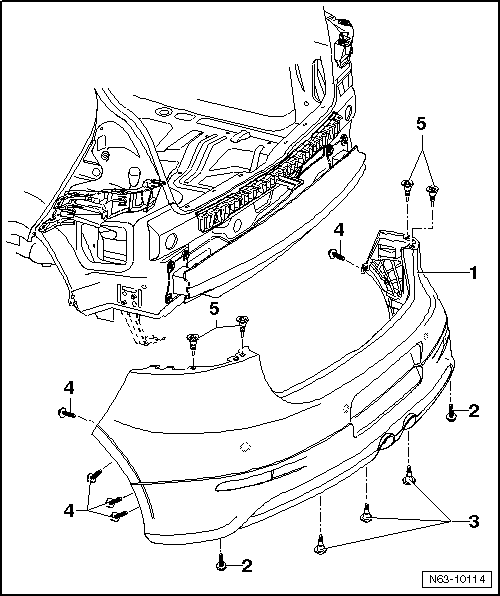

Dévisser les vis -4- dans la zone de la coquille de passage de roue côtés gauche et droit.
Dévisser les vis -2- et -3- par le bas.
Dévisser les vis -5- par le haut.
La dépose ne peut être poursuivie qu'avec l'assistance d'un second opérateur.
En se faisant aider par un second opérateur retirer parallèlement le bouclier -1- hors des profilés de guidage.
Débrancher les connecteurs des composant électriques existants : feu de plaque de police → Équipement électrique; Groupe de rép.94 et, si le véhicule en est occupé, → Équipement électrique; Groupe de rép.94.

Repose

Pour la repose, procéder de façon analogue dans l'ordre inverse de la dépose.
Respecter le parallélisme et les jeux d'ouverture → Groupe de rép.00.

Bouclier de pare-chocs R32 : vue d'ensemble du montage
