Nota| Selon la version, il faut tenir compte de légères différences. |

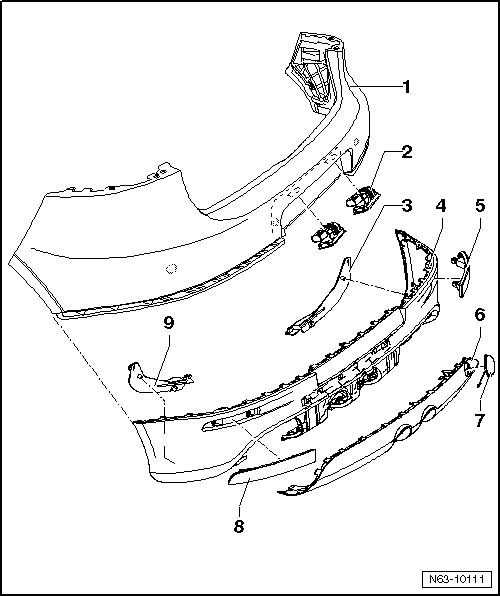

| 1 - | Cache |
| Avec découpes différentes prévues pour la plaque de police |
| Matériau : PP/EPDM |
| Dépose et repose → Chapitre |
| 2 - | Feux de plaque de police |
| Au nombre de deux |
| Déposer → Équipement électrique; Groupe de rép.94. |
| 3 - | Équerre de montage droite |
| 4 - | Spoiler |
| Avec découpes différentes prévues pour la plaque de police |
| Matériau : PC/ABS |
| Encliqueté dans le bouclier. |
| À démonter uniquement lorsque le pare-chocs est déposé. |
| 5 - | Catadioptre droit |
| Encliqueté dans le déflecteur |
| À démonter uniquement lorsque le pare-chocs est déposé. |
| 6 - | Écran |
| Matériau : PC/ABS |
| Encliqueté dans le bouclier. |
| À démonter uniquement lorsque le pare-chocs est déposé. |
| 7 - | Cache de l'Å“illet de remorquage |
| Encliqueté dans le bouclier. |
| 8 - | Catadioptre gauche |
| Encliqueté dans le déflecteur |
| À démonter uniquement lorsque le pare-chocs est déposé. |
| 9 - | Équerre de montage gauche |
