Revue Technique Automobile Volkswagen Golf 5: Connecteurs multibroches sur le syntoniseur de radio numérique satellitaire : vue d'ensemble

Revue Technique Automobile Volkswagen Golf 5 / Communication / Syntoniseur de radio numérique satellitaire, pour véhicules destinés aux USA et au Canada / Connecteurs multibroches sur le syntoniseur de radio numérique satellitaire : vue d'ensemble

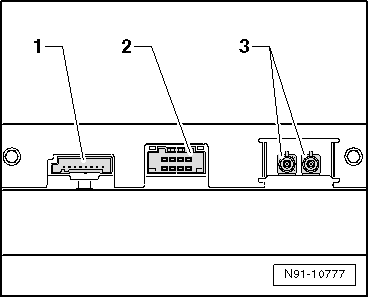

1 -  Raccord pour informations d'entrée et de sortie de données
2 -  Raccord pour alimentation en tension
3 -  Raccords de câbles d'antennes

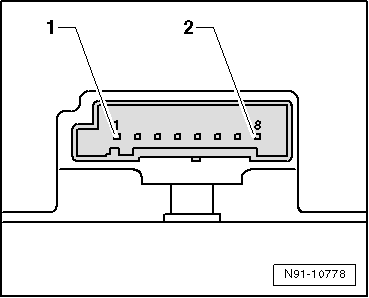

Connecteur multibroche 1 : bornage
1 -  Bus CAN, Low
2 -  Bus CAN, High
3 -  CDX, gauche, entrée
4 -  CDX, droite, entrée
5 -  Audio, négatif
6 -  Audio, sortie, gauche, positif
7 -  Audio, sortie, droite, positif
8 -  CDX, négatif

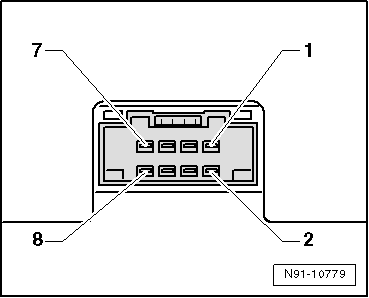

Connecteur multibroche 2 : bornage

1 -  Alimentation en tension, négatif
2 -  Alimentation en tension, positif
3 -  Libre
4 -  Libre
5 -  Libre
6 -  Libre
7 -  Libre
8 -  Libre

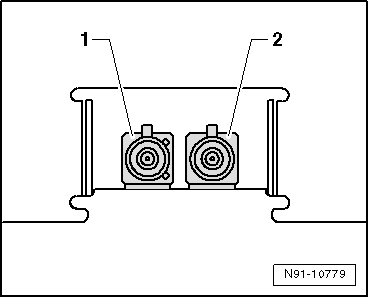

Connecteurs d'antennes : bornage

1 -  Antenne, terrestre, entrée, marron
2 -  Antenne, satellite, entrée, vert
Sur les v̩hicules 11.06ʉм, il n'y a plus qu'un raccord ici.
