Revue Technique Automobile Volkswagen Golf 5: Tôle extérieure de porte neuve : repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, verrouillage central / Porte avant / Tôle extérieure de porte neuve : repose

Prudence !   Prudence !
Différentes vis sont utilisées pour fixer la tôle extérieure sur la porte. La tôle extérieure de porte est endommagée si on les intervertit.
  Nota
Tenir compte du chapitre Collage d'une tôle extérieure de porte neuve : consignes de montage → Chapitre.
Il est impératif de coller la feuille de protection des arêtes avant le collage de la tôle extérieure de porte.


L'ancienne tôle extérieure de porte (endommagée) avec les rails de maintien est déposée → Chapitre.

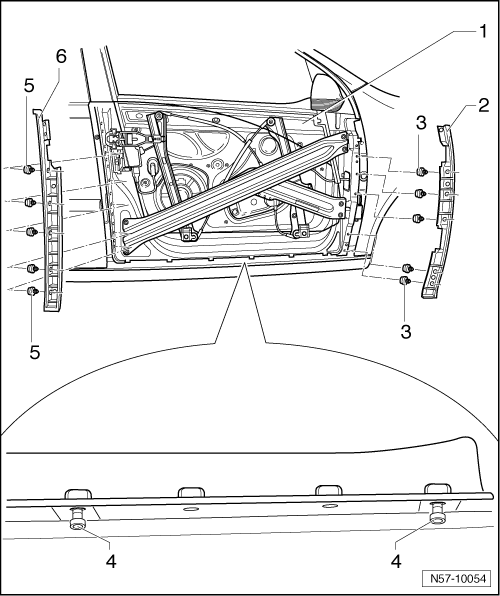

Monter les rails de maintien avant -2- et arrière -6- sur la porte. À cet effet, utiliser la " vis sans pointe avec rondelle entretoise épaisse ".
Couple de serrage des vis -3- et -5- : 10 Nm
Visser deux vis de guidage dans l'arête inférieure de la porte.




La tôle extérieure peinte est tout d'abord ajustée sans y avoir déposer de la colle.

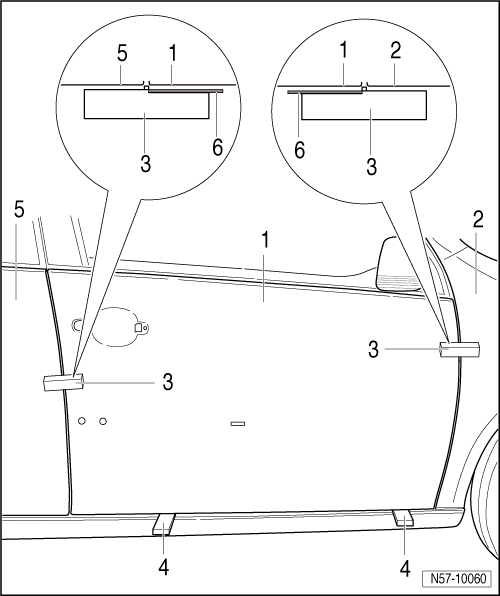

Pour ajuster la tôle extérieure de porte, il faut avoir recours à la cale de montage du jeu d'outils de montage -T 10237-. Coller un bout de " Tesa Power Strips large "-6- sur le côté abaissé. La tige a la cote minimale pour la largeur du joint. La surface non collée est amenée jusqu'au composant attenant avant d'être collée.
Coller la feuille de protection des arêtes.
Coller les cales de montage -3- sur la tôle extérieure de porte.
Introduire la tôle extérieure -1- par les vis de guidage, dans l'arête inférieure de la porte.
Régler le jeu d'ouverture avec le bas de caisse et la hauteur de la tôle extérieure avec les cales -4- du jeu d'outils de montage -T 10237-.
Reposer la tôle extérieure de porte avec les cales de montage contre les composants attenants -2 et 5-.
Contrôler le jeu d'ouverture avec le dispositif de réglage -3371- → Groupe de rép.00.
Si les jeux d'ouverture ne peuvent plus être réglés, il faut régler la porte → Chapitre.
Retirer de nouveau la tôle extérieure de porte.

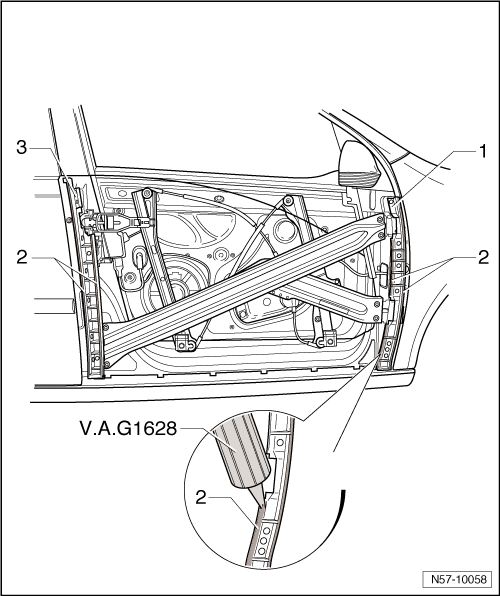

Appliquer les cordons de colle -2- à l'aide du pistolet à cartouche -V.A.G 1628- sur le rail de maintien avant -1- et sur le rail de maintien arrière -3-.

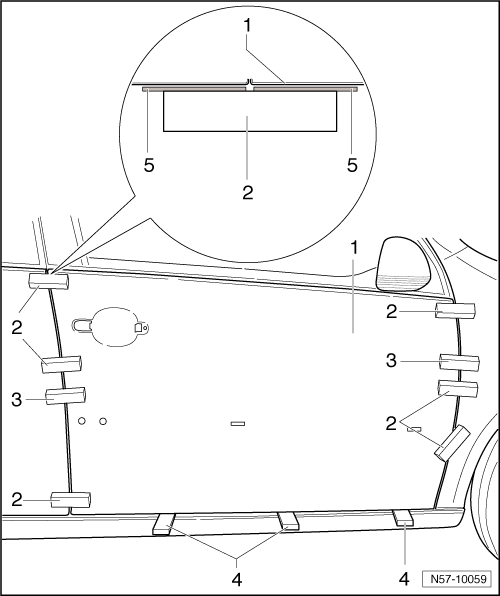

Pour mettre en place la tôle extérieure de porte, il faut utiliser la cale de fixation du jeu d'outils de montage T 10237. Coller deux bouts de " Tesa Power Strips large "-5- sur la surface d'appui.
Introduire la tôle extérieure -1- par les vis de guidage, dans l'arête inférieure de la porte.
Mettre en place la tôle extérieure de porte avec les cales de montage -3- contre les composants attenants.
Régler le jeu d'ouverture par rapport au bas de caisse et régler la hauteur de la tôle extérieure de porte avec les cales -4- du jeu d'outils de montage.
Contrôler les jeux d'ouverture avec la jauge d'épaisseur -3371- → Groupe de rép.00.
Coller les cales de fixation courtes -2- de manière uniforme sur la porte à remplacer et sur les composants attenants.


  Nota
Avant d'effectuer d'autres opérations sur la tôle extérieure qui vient d'être collée, il faut respecter un temps d'attente de 180 minutes.
La suite de la repose s'effectue dans l'ordre inverse des opérations de dépose → Chapitre.
Tôle extérieure de porte : dépose et repose
Dépose -  Extraire les clips -3- de la porte -1- en faisant levier et en commençant par le bas, puis retirer le cache -2-.       &nb ...

Rail de maintien : dépose
  Prudence ! Les opérations suivantes doivent être effectuées très soigneusement. Étant donné que la tôle extér ...
