  Nota
Sont décrites uniquement la dépose et la repose du boîtier droit. La dépose et la repose du boîtier gauche s'effectuent de façon analogue.

Dépose

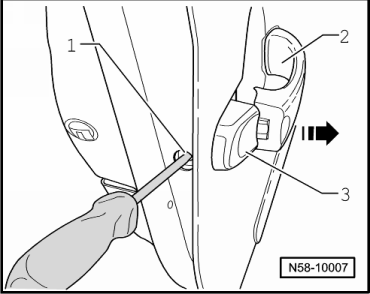

-  Retirer le cache de la vis -1- en faisant levier.
-  Tirer la poignée de porte -2- dans le sens de la -flèche- et dévisser la vis -1- à l'aide du tournevis pour empreinte Torx -T 10072- jusqu'à ce que le boîtier -3- puisse être retiré.
-  Extraire le boîtier -3- de l'étrier de fixation de la poignée de porte à angle droit par rapport à la porte.


Repose

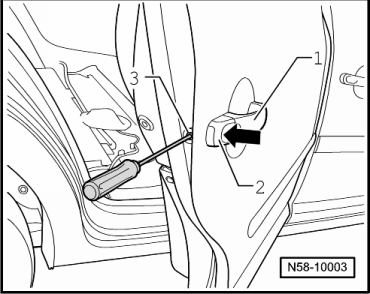

-  Insérer le boîtier -2- dans l'étrier de fixation de la poignée de porte de telle façon qu'il forme un angle droit.
La poignée de porte -1- ne doit alors que toucher légèrement la tôle de porte.
-  Visser maintenant la vis -3- dans l'étrier de fixation à l'aide du tournevis pour empreinte Torx -T 10072-.
La poignée de porte s'encliquette de nouveau dans le boîtier de barillet en émettant un clic clairement audible.
  Nota
Pendant le montage, le boîtier doit être plaqué contre la tôle de porte. La poignée de porte ne touche alors que légèrement la tôle de porte.
-  Procéder ensuite dans l'ordre inverse de la dépose.
Ensuite, effectuer impérativement un contrôle de fonctionnement porte ouverte, car la porte ne peut pas être ouverte si le câble Bowden n'a pas été réglé et clipsé correctement.
