Revue Technique Automobile Volkswagen Golf 5: Poignée de porte : dépose et repose

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`extérieur / Porte AV, couliss, à vantaux,  verrouil.centr. / Poignée de porte : dépose et repose

  Nota
Sont décrites uniquement la dépose et la repose de la poignée droite. La dépose et la repose de la poignée gauche s'effectuent de façon analogue.


Dépose

-  Déposer le boîtier → Chapitre.

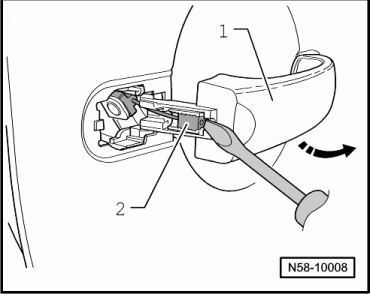

-  Extraire le clip -2- de la poignée de porte -1- en faisant levier.
-  Faire pivoter la poignée -1- pour la retirer de la porte -flèche-.

Repose

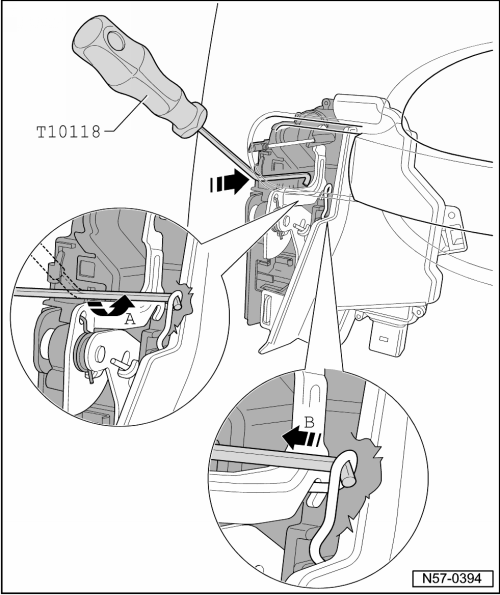

-  Introduire l'outil de montage -T 10118- dans la porte en le faisant passer par l'ouverture située dans la tôle intérieure de la porte.
-  Pour mieux voir, éclairer l'intérieur de la porte à l'aide d'une lampe de poche.
-  Accrocher le support de comparateur -T 10118- au ressort -flèche A-.
-  Accrocher le ressort dans la serrure de porte en tirant l'outil de montage -T 10118--flèche B-.
Le levier de déclenchement est à présent bloqué.

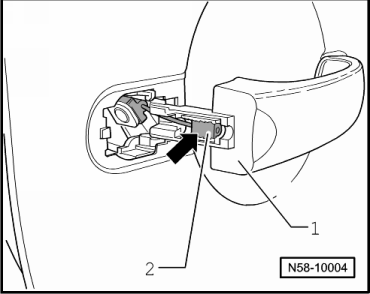

-  Mettre la poignée -1- en place dans la porte en faisant pivoter la poignée.
-  Tirer le clip -2- dans la découpe de tôle et l'encliqueter dans la poignée de porte -1--flèche-.
  Nota
Pendant le montage, il faut plaquer la poignée de porte -2- contre la tôle de porte.
Le clip -2- doit s'encliqueter dans la poignée de porte -1- en émettant un clic clairement audible.
Reposer le boîtier → Chapitre
Ensuite, effectuer impérativement un contrôle de fonctionnement porte ouverte, car la porte ne peut pas être ouverte si le câble Bowden n'a pas été réglé et clipsé correctement.
