 Nota
|
Dépose
| - | Déposer la grille de calandre → Chapitre. |

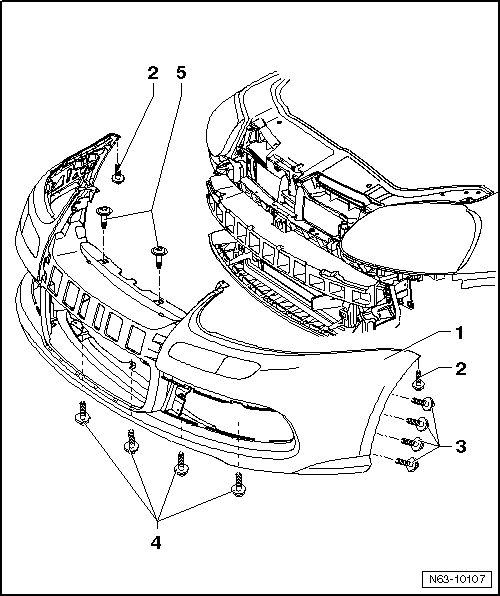

| - | Dévisser les vis -5-. |
| - | Dévisser les vis -4- par le dessous. |
| - | Dévisser les vis -3- et -2- (orientées vers le haut) à gauche et à droite dans la zone de la coquille de passage de roue. |
| - | Déposer les feux de balisage latéraux (si le véhicule en est équipé) → Équipement électrique; Groupe de rép.94 |
| La dépose ne peut être poursuivie qu'avec l'assistance d'un second opérateur. |
| - | En se faisant aider par un second opérateur retirer parallèlement le bouclier -1- hors des profilés de guidage. |
| - | Débrancher les connecteurs des composants électriques existants. |
| - | Débrancher le flexible du lave-projecteurs (si le véhicule en est équipé) → Équipement électrique; Groupe de rép.92. |
Repose
|
