  Nota
La dépose et la repose sont décrites pour le boîtier de verrouillage du siège gauche. La dépose et la repose du boîtier de verrouillage du siège droit s'effectuent de façon analogue.

Dépose

-  Monter le support de réparation pour sièges -VAS 6136- sur le support de moteur et de boîte -VAS 6095-.
-  Déposer le siège avant → Chapitre
-  Fixer le siège sur le support de réparation pour sièges -VAS 6136-.
-  Avancer le siège au maximum.

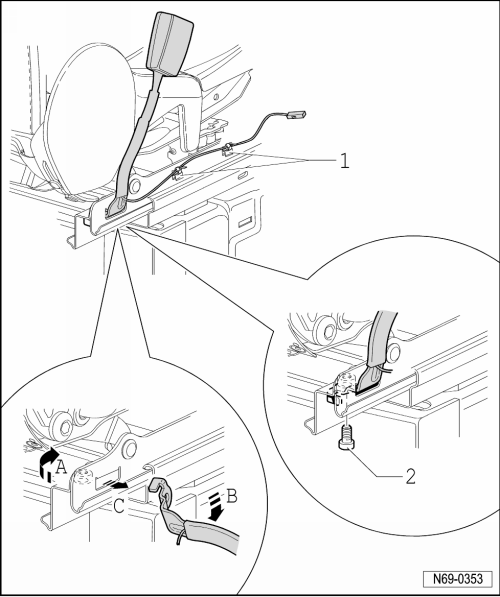

-  Si le véhicule en est équipé, débrancher le câblage -1- de l'armature de siège.
-  Dévisser la vis -2- (20 Nm).
  Nota
La vis étant dotée d'un adhésif en microcapsules, elle doit être remplacée après chaque desserrage.
Avant de poser la vis neuve, il faut nettoyer le taraudage de l'écrou correspondant.
-  Tourner le boîtier de verrouillage de 90 dans le sens des aiguilles d'une montre -flèche A-.
-  Rabattre le boîtier de verrouillage vers l'extérieur -flèche B-.
-  Retirer le boîtier de verrouillage hors du logement du rail de siège -flèche C-.

Repose

-  La repose s'effectue dans l'ordre inverse de la dépose.
