Revue Technique Automobile Volkswagen Golf 5: Support de sac gonflable de genou : dépose et repose (Golf 2009 â–º) véhicules avec direction à droite

Revue Technique Automobile Volkswagen Golf 5 / Carrosserie - Travaux de montage à l`intérieur / Protection des passagers / Sac gonflable / Support de sac gonflable de genou : dépose et repose (Golf 2009 â–º) véhicules avec direction à droite

Dépose
-  Déconnecter la batterie → Ã‰quipement électrique; Groupe de rép.27.
-  Déposer le tableau de bord → Chapitre.
-  Déposer le diffuseur d'air au plancher côté conducteur  → Chauffage, climatiseur; Groupe de rép.80.

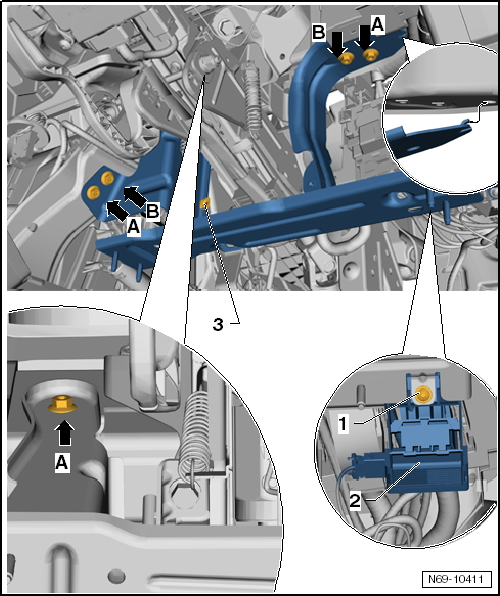

-  Dévisser la vis -1- (1,5 Nm) et retirer le support -2-.
-  Détacher le câblage -3- du support.
-  Dévisser les vis -flèche A- et -flèche B- et retirer le support.

Repose
ATTENTION !   ATTENTION !
Si un support de sac gonflable de genou est remplacé, il est nécessaire d'enlever la peinture au niveau du goujon ainsi que sur les surfaces d'appui de la traverse. Ceci est impérativement nécessaire pour garantir un parfait raccord de la masse !

Prudence !   Prudence !
Afin de garantir un montage impeccable, il faut respectivement poser les vis dans l'ordre -flèches A- et -flèches B- !
-  Visser le support de sac gonflable de genou avec les vis -flèches A- (9 Nm).
-  Visser le support de sac gonflable de genou avec les vis -flèches B- (9 Nm).
-  La suite de la repose s'effectue de façon analogue, dans l'ordre inverse de la dépose.
