Dépose
![]()
|

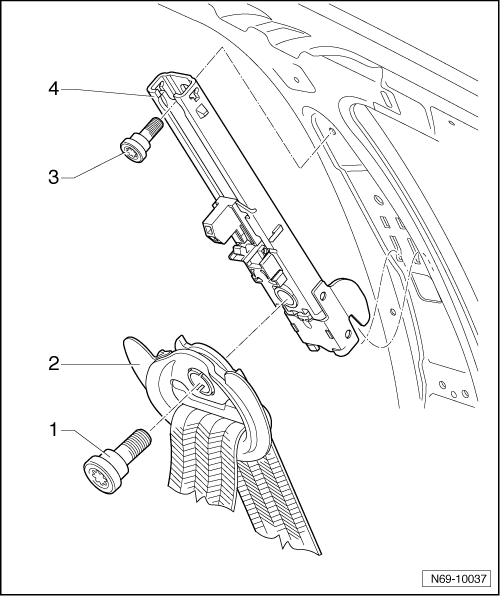

- | Dévisser la vis -1- (40 Nm) et retirer la ferrure d'inversion -2- du dispositif de réglage en hauteur de la ceinture. |
- | Dévisser la vis -3- (20 Nm) et retirer le dispositif de réglage en hauteur de la ceinture -4- des logements de la tôle-support. |
|
- | La repose s'effectue dans l'ordre inverse de la dépose. |
Organigramme de la procédure à suivre pour le contrôle de géométrie
L'ordre des travaux doit être impérativement respecté !
-
Tenir compte des directives de l'appareil de contrôle de
géométrie.
Procédure ...
Pommeau de levier de vitesses et cache : dépose et repose
1 -
Plaquette
Peut être retirée avec précaution du pommeau de levier de vitesses
en plastique en faisant levier.
2 -
Pommeau de levier de vitesses
Avec soufflet
Le pommeau de levier de vit ...
Berceau en aluminium et couple réducteur : vue d'ensemble du montage
(transmission intégrale)
La -flèche- indique le sens de la
marche.
1 -
Berceau
Nota
Seuls des berceaux en acier sont désormais disponibles en tant que
pièce de rechange.
Si le berceau en aluminium doit être remplacé, il faut al ...
