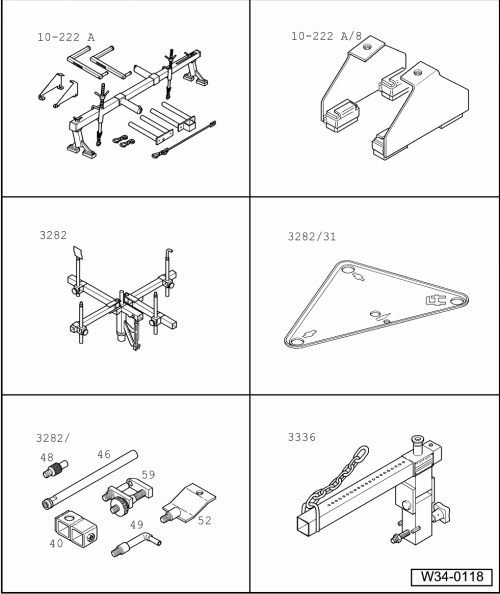

| Outillage spécial, contrôleurs, appareils de mesure et auxiliaires nécessaires |
| Dispositif de soutènement -10 - 222 A- |
| Adaptateur -10 - 222 A /8- |
| Support de boîte de vitesses -3282- |
| Plaque d'ajustage -3282/31- |
| Éléments de support pour boîte de vitesses, (déterminer lors de la mise en place de la plaque d'ajustage sur le support de boîte de vitesses) |
| Dispositif de suspension de boîte de vitesses -3336- pour le transport de la boîte de vitesses |
|
