Revue Technique Automobile Volkswagen Golf 5: Berceau et consoles : blocage

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AV, arbre de pont / Berceau, barre stabilisatrice, bras de suspension / Berceau et consoles : blocage

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Dispositif de fixation -T10096-

Élévateur pour moteur/BV -V.A.G 1383 A-
Reposer les dispositifs de fixation -T10096-

Pour immobiliser le berceau en même temps que les consoles, il faut visser les dispositifs de fixation -T10096- successivement au niveau des repères -1-, -8-, -9- et -18-.
  Nota
Les dispositifs de fixation -T10096- ne doivent pas être serrés à plus de 20 Nm, sinon le filetage des axes de blocage est endommagé.

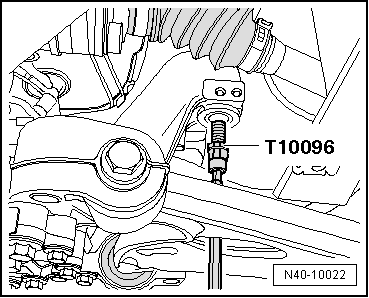

-  Remplacer successivement des deux côtés les vis de fixation sur le palier de fixation par les dispositifs de fixation -T10096- et serrer les dispositifs de fixation à 20 Nm.

Palier de fixation : blocage
-  Remplacer successivement les vis situées sur les consoles par les arrêtoirs -T10096- et serrer les arrêtoirs à 20 Nm.

Bloquer la console
La position de l'essieu avant est maintenant bloquée.
Continuer par la dépose de la barre stabilisatrice → Anker.
Continuer par la dépose et la repose du mécanisme de direction des générations 1 et 2, véhicules à direction à gauche, jusqu'au millésime 2008 → Anker.
Continuer par la dépose et la repose du mécanisme de direction de la génération 2, véhicules à direction à droite, jusqu'au millésime 2008 → Anker.
Continuer par la dépose et la repose du mécanisme de direction de la génération III, véhicules à direction à gauche, à partir du millésime 2009 → Anker.
Continuer par la dépose et la repose du mécanisme de direction de la génération III, véhicules à direction à droite, à partir du millésime 2009 → Anker.
dispositifs de fixation -T10096- : dépose
La dépose s'effectue dans l'ordre inverse de la repose. Lors de cette opération, veiller à remplacer les dispositifs de fixation -T10096- les uns après les autres par des vis neuves.

Couples de serrage
Composant Couple de serrage
Berceau sur carrosserie
‎Utiliser des vis neuves.
70 Nm + 90
Console sur carrosserie
‎Utiliser des vis neuves.
70 Nm + 90
Palier de fixation sur carrosserie
‎Utiliser des vis neuves.
70 Nm + 90
