Revue Technique Automobile Volkswagen Golf 5: Barre stabilisatrice : vue d'ensemble du montage (transmission intégrale, berceau en aluminium et porte-fusée en acier moulé)

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Barre stabilisatrice : vue d'ensemble du montage (transmission intégrale, berceau en aluminium et porte-fusée en acier moulé)

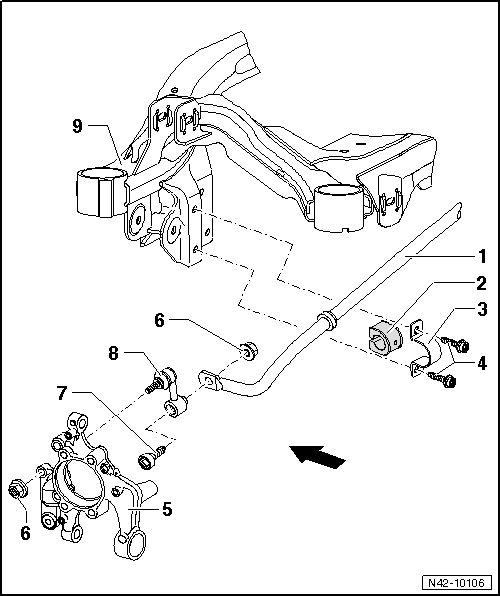

La -flèche- indique le sens de la marche.

1 -  Barre stabilisatrice
Tenir compte des différentes versions de trains roulants → Chapitre ; Plaquette d'identification du véhicule.
Déposer et reposer → Chapitre
2 -  Palier
Toujours remplacer les paliers des deux côtés du véhicule.
3 -  Collier
4 -  Vis
25 Nm et serrage angulaire de 90
Serrer uniformément.
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide → Chapitre
5 -  Porte-fusée
6 -  Écrou
45 Nm
Autoserreur
Remplacer après chaque démontage
Lors du serrage, faire contre-appui sur le multipans creux de la vis → Repère ou sur la biellette de barre stabilisatrice → Repère.
7 -  Vis
8 -  Biellette de barre stabilisatrice
Relie la barre stabilisatrice au bras longitudinal/porte-fusée.
9 -  Berceau

Barre stabilisatrice : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1331-
Dépose
-  Déposer les roues arrière.
  Nota
Les opérations suivantes sont décrites pour le côté gauche du véhicule. Ces opérations sont également valables pour le côté droit du véhicule.

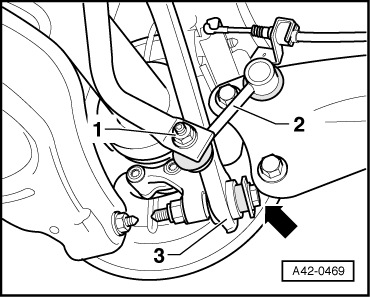

-  Dévisser l'écrou -1- et dégager la biellette -2- de la barre stabilisatrice.

-  Dévisser les vis -flèches- du collier de barre stabilisatrice.
S'il n'est pas possible de déposer la vis supérieure du collier de barre stabilisatrice du côté droit du véhicule, les séquences de travail suivantes doivent de surcroît être réalisées → Anker.
Uniquement pour le côté droit du véhicule (selon la version)

-  Arrimer maintenant le véhicule des deux côtés sur les bras porteurs du pont élévateur à l'aide des sangles d'arrimage -T10038-.
ATTENTION !   ATTENTION !
Si le véhicule n'est pas arrimé, il risque de riper du pont élévateur.

-  Monter le support -T10149- avec le boulon de roue sur le moyeu de roue.
-  Soulever le moyeu de roue avec le support -T10149- et l'élévateur pour moteur et boîte de vitesses -V.A.G 1383 A- jusqu'à ce que les vis du collier de barre stabilisatrice côté droit soient accessibles.
Suite des opérations pour les deux côtés de véhicule :
-  Retirer la barre stabilisatrice.
Repose
-  Mettre en place la barre stabilisatrice sur le véhicule.

-  Revisser uniformément les vis -flèches- du collier de barre stabilisatrice.
Uniquement pour le côté droit du véhicule (selon la version)
-  Abaisser la suspension à l'aide de l'élévateur pour moteur et boîte de vitesses -V.A.G 1383 A- et déposer le support -T10149- du moyeu de roue.
-  Déposer les sangles d'arrimage -T10038-.
Suite des opérations pour les deux côtés de véhicule :

-  Mettre en place la biellette -2- dans la barre stabilisatrice et serrer l'écrou -1-.
-  Reposer la roue et la serrer. → Chapitre

Couples de serrage
Composant Couple de serrage
Barre stabilisatrice sur berceau
‎Utiliser des vis neuves.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
25 Nm et serrage angulaire de 90
Barre stabilisatrice sur biellette de barre stabilisatrice
Utiliser un écrou neuf
45 Nm
