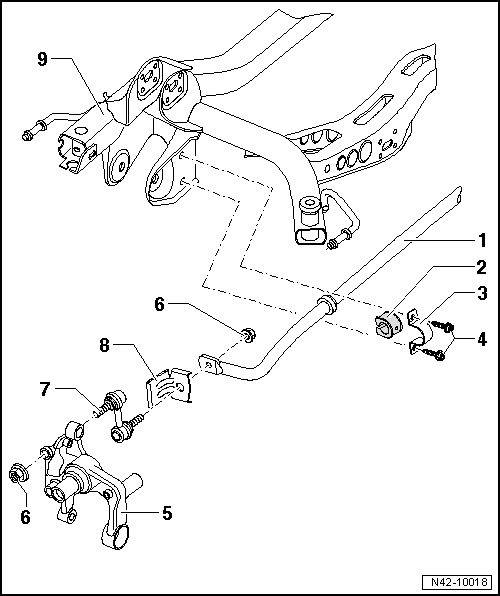

Revue Technique Automobile Volkswagen Golf 5: Barre stabilisatrice : vue d'ensemble du montage (traction avant)

Revue Technique Automobile Volkswagen Golf 5 / Trains roulant, essieux, direction / Suspension AR, arbre de pont / Barre stabilisatrice : vue d'ensemble du montage (traction avant)

1 -  Barre stabilisatrice
Tenir compte des différentes versions de trains roulants → Chapitre ; Plaquette d'identification du véhicule.
Déposer et reposer → Chapitre
2 -  Palier
Toujours remplacer les paliers des deux côtés du véhicule.
3 -  Collier
4 -  Vis
25 Nm + serrage angulaire de 45
Serrer uniformément.
Remplacer après chaque démontage
Toujours serrer les assemblages vissés en position de poids à vide :
   Golf → Chapitre
   Golf Plus, CrossGolf → Chapitre
5 -  Porte-fusée
6 -  Écrou
45 Nm
Autoserreur
Remplacer après chaque démontage
7 -  Biellette de barre stabilisatrice
Biellette de barre stabilisatrice modifiée pour le millésime 2004
Pendant le démarrage en série, les biellettes de barre stabilisatrice à deux rotules ont été remplacées par des biellettes de barre stabilisatrice à une seule rotule et à patin métal-caoutchouc. Le côté où se trouve le patin métal-caoutchouc se visse sur la barre stabilisatrice.
Un montage mixte est interdit.
Relie la barre stabilisatrice au bras longitudinal/porte-fusée.
8 -  Blindage
Uniquement sur les véhicules dont la biellette de barre stabilisatrice est munie de deux rotules. Sur les véhicules équipés de la nouvelle biellette de barre stabilisatrice (munie d'une seule rotule et d'un patin métal-caoutchouc), ce blindage est supprimé ; voir également → Repère.
9 -  Berceau

Barre stabilisatrice : dépose et repose

Outillage spécial, contrôleurs, appareils de mesure et matériel nécessaires

Clé dynamométrique -V.A.G 1331-
Dépose
  Nota
Les opérations suivantes sont décrites pour le côté gauche du véhicule. Ces opérations sont également valables pour le côté droit du véhicule.

Dévisser l'écrou -1- et dégager la biellette -2- de la barre stabilisatrice.
  Nota
Ne pas desserrer la vis -flèche- de la biellette de direction -3-.

Dévisser les vis -flèches- du collier de barre stabilisatrice.
Retirer la barre stabilisatrice.
Repose
Mettre en place la barre stabilisatrice sur le véhicule.

Revisser uniformément les vis -flèches- du collier de barre stabilisatrice.

Mettre en place la biellette -2- dans la barre stabilisatrice et serrer l'écrou -1-.

Couples de serrage
Composant Couple de serrage
Barre stabilisatrice sur berceau
‎Utiliser des vis neuves.
Serrer l'assemblage vissé lorsque le véhicule se trouve en position de poids à vide.
25 Nm + 45
Barre stabilisatrice sur biellette de barre stabilisatrice
Utiliser un écrou neuf
45 Nm

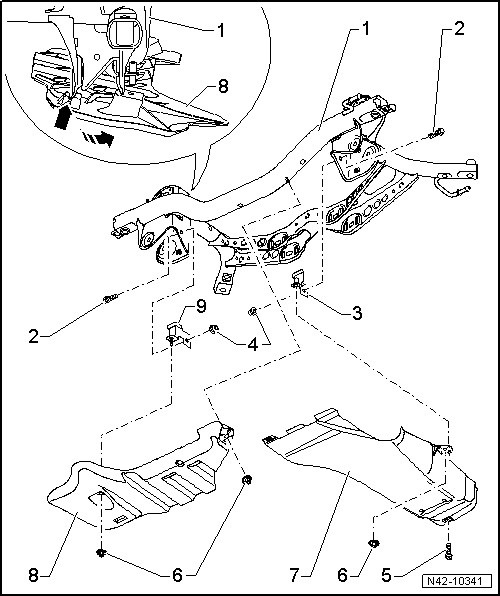

Pièces rapportées du berceau : vue d'ensemble du montage sur la Golf BlueMotion et la Golf Plus BlueMotion (traction avant)

1 -  Berceau
2 -  Vis
3 -  Équerre
4 -  Écrou
20 Nm
5 -  Vis
6 -  Écrou
2 Nm
7 -  Blindage gauche
8 -  Blindage droit
Repose
Accrocher le blindage sur le berceau → Repère-flèche-.
Basculer le blindage dans le -sens de la flèche- sur les écrous aveugles et bloquer les écrous.
9 -  Équerre
avec écrou aveugle
